"Sollten wir mit Mems oder Nebel gehen?" - Es ist die Frage, die ich am meisten höre und nicht weil die Leute die technischen Daten nicht kennen. Was ist unsicher, was in der Praxis tatsächlich wichtig ist: Ist es Drift, Schockwiderstand oder nur das Budget? Und zu oft scheitert der falsche Anruf nicht direkt - er scheitert leise, bis es zu spät ist, um sich zu erholen.
MEMS IMUS sind kleiner, leichter und kostengünstiger, wodurch sie ideal für räumliche und mit Strom beschränkte Systeme. Im Gegensatz dazu liefern Nebel Imus im Gegensatz dazu signifikant bessere Voreingenommenheit, niedrigere Drift und eine überlegene Leistung in harten oder GNSS-verurteilten Umgebungen.
Die Kompromisse sind nicht offensichtlich-was wirklich wichtig ist.
Inhaltsverzeichnis
Wie funktionieren MEMS- und Nebelgyroskope?
MEMS -Gyroskope messen die Bewegung, indem sie winzige Verschiebungen in einer vibrierenden Siliziumstruktur erfassen - wie das Erkennen, wie eine Tuning -Gabel beim Umdrehen wackelt. Sie basieren auf Mikroskala-Chips, wodurch sie kompakt, energieeffizient und erschwinglich sind.
Nebelgyroskope verlassen sich dagegen auf Licht. Sie schicken Laserstrahlen durch eine lange Spule aus optischer Faser; Wenn sich das Gerät dreht, verschieben sich die Strahlen leicht aus der Synchronisierung - ein Phänomen, das als Sagnac -Effekt bezeichnet wird. Auf diese Weise können Nebel Rotation mit außergewöhnlicher Genauigkeit, keine beweglichen Teile und extreme Stabilität im Laufe der Zeit erkennen.

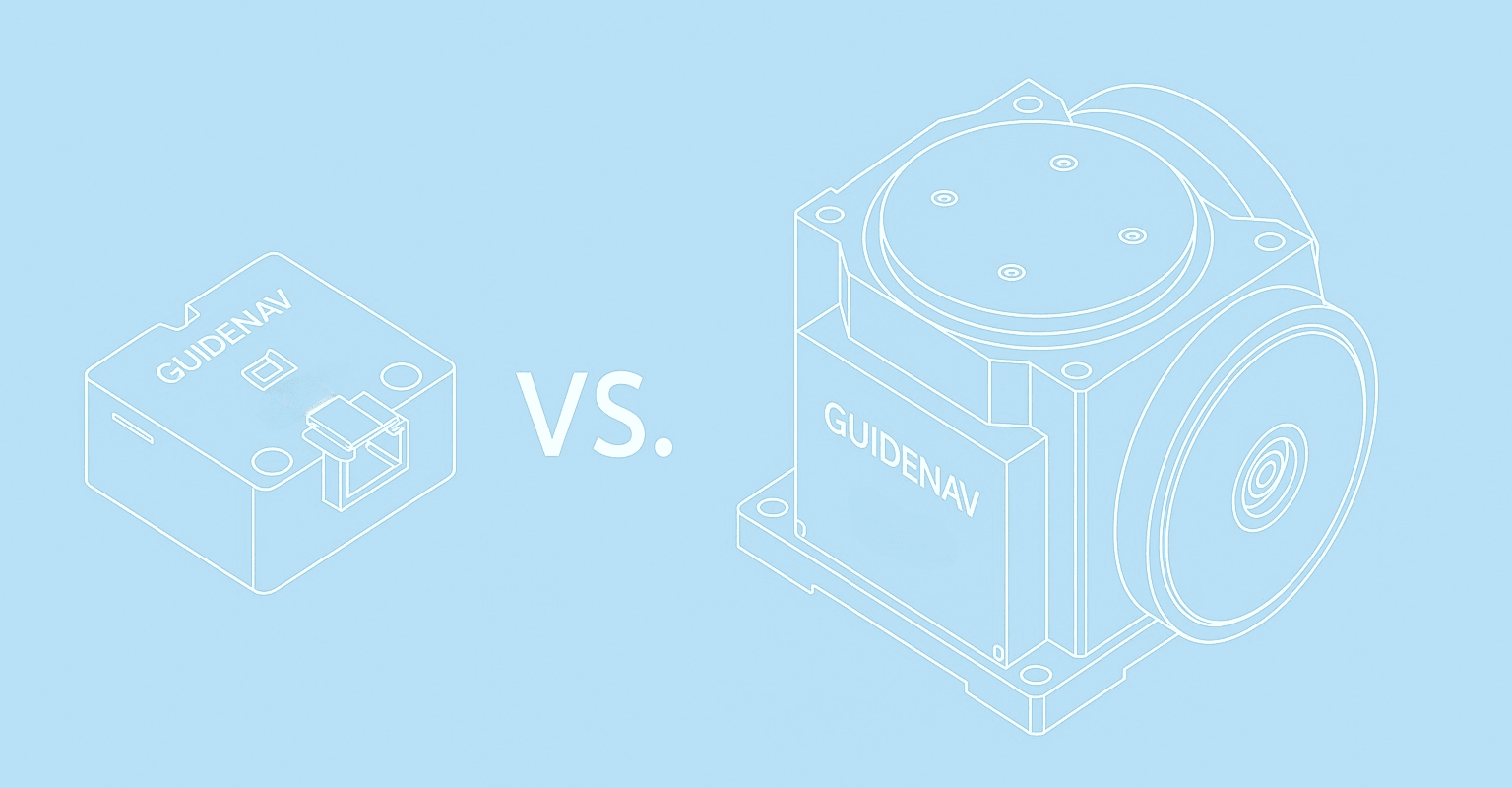

MEMS vs Fog: Wie wähle ich die richtige aus?
Die Wahl zwischen MEMS und Nebel muss nicht komplex sein. Wenn Sie sich auf einige wichtige Leistungsfaktoren konzentrieren, können Sie die richtige Passform für Ihre Anwendung schnell eingrenzen.
1. Genauigkeit
Bei der Bewertung der Genauigkeit sind die kritischsten Parameter die Verzerrungsstabilität und den Angle Random Walk (ARW) . Im Folgenden finden Sie einen Vergleich der Produkte von Guidenav, die auf diesen wichtigen Metriken basieren.
| Parameter | Mems | NEBEL |
|---|---|---|
| Bias -Stabilität (°/h) | 0.05 ~ 3 | 0.003 ~ 0.5 |
| Winkel zufälliger Walk (°/√h) | 0.05 ~ 0.45 | 0.0002 ~ 0.02 |
2. Größe & Gewicht
MEMs sind kompakt und leicht für platzbeschränkte Systeme, während Nebel größer und schwerer ist und für High-End- oder Festplattformen geeignet ist.
3. Stromverbrauch
MEMS verbraucht in der Regel weniger als 1W, was sie ideal für batteriebetriebene und mobile Plattformen macht. Im Gegensatz dazu kann Nebel aufgrund ihrer laserbasierten optischen Systeme über 10 W erforderlich sein und häufig zusätzliches thermisches Management erfordern-basierend auf vergleichenden Daten aus dem Produktportfolio von Guidenav.
4. Langzeitstabilität
Closed-Loop-Nebel bietet eine überlegene langfristige Präzision und die Widerstandsfähigkeit der Umwelt, während MEMs jedoch in der anhaltenden Stabilität in der anhaltenden Stabilität zurückbleiben.
5. Kosten
MEMs sind kostengünstig und für hochvolumige Anwendungen geeignet, während Nebel wesentlich teurer ist und auf hochwertige, präzisionskritische Märkte ausgerichtet ist.
Nachdem die primären Unterscheidungen in Genauigkeit, Formfaktor, Leistungseffizienz, langfristige Stabilität und Kosten umrissen wurden, wird in der folgenden Tabelle ein umfassender Nebenseitigkeitsvergleich dargestellt, um eine fundiertere Bewertung zu unterstützen.
| Besonderheit | MEMS-IMU | Nebel-IMU |
|---|---|---|
| Technologie | Mikromechanische Sensoren auf Siliziumbasis | Optischer Gyros mit Faserspulen und leichten Interferenzen |
| Größe und Formfaktor | Sehr kompakt, geeignet für platzbegrenzte Designs | Birkigere Form aufgrund von Faserrouting und Optik |
| Genauigkeit | Mäßige Genauigkeit für den allgemeinen Gebrauch | Hohe Präzision für kritische Systeme geeignet |
| Kosten | Niedrige Kosten, ideal für die Volumenproduktion | Deutlich höhere Kosten aufgrund der Komplexität |
| Stromverbrauch | Hocheffizient mit minimaler Stromauslosung | Verbraucht mehr Strom, normalerweise für High-End-Gebrauch |
| Typische Anwendungen | Drohnen, Wearables, Automobiler, Verbrauchergeräte | Verteidigung, Luft- und Raumfahrt, Marine, High-End-Industrie |
| Funktionsprinzip | Erkennt Bewegung durch vibrierende Massenstrukturen | Verwendet den Sagnac -Effekt, um die Winkelgeschwindigkeit zu erkennen |
| Umweltstabilität | Empfindlich gegenüber Wärme und Vibration im Laufe der Zeit | Sehr resistent gegen thermische Drift und mechanische Spannung |
| Präzisionsniveau | Für kurzfristige oder unterstützte Navigation angemessen | Behält den Untergang über längere Zeiträume unter der Unterkleidung bei |
| Reaktionsfähigkeit | Schnell und reaktionsschnell in dynamischen Systemen | Stabile Antwort; etwas langsamer als Mems |
| Haltbarkeit | Widerstandsfähig, aber unter extremen Bedingungen weniger stabil | Entwickelt für extreme, missionskritische Umgebungen |
| Integrationsaufwand | Einfach zu integrieren in die meisten Plattformen | Erfordert eine sorgfältige Ausrichtung auf Setup und Systemebene |
Kann MEMS -Genauigkeit den Nebel übertreffen?
Aus der Sicht eines Experten führt der Nebel immer noch in Genauigkeit - insbesondere in Bezug auf die Verzerrung der Stabilität und das niedrige Rauschen . Deshalb bleibt es die Auswahl für eine hohe Präzisionsnavigation .
Aber die MEMS -Technologie holt schnell auf . Der heutige Mems-Gyros von Tactical Grade kann erreichen:
- Verzerrungsinstabilität von nur 05 °/h
- Winkel zufälliger Gehen um 01 °/√HR
Das bringt sie nahe an Einstiegsnebel , aber in einem kleineren, leichteren und viel billigeren Formfaktor.
Während in ultra-präzis- und langdauer Anwendungsfällen immer noch übertreffen moderne MEMs für viele anspruchsvolle Anwendungen jetzt genau genug-insbesondere wenn Größe, Gewicht, Leistung und Kosten Materie.
Was sind die realen Anwendungsfälle für MEMS und Nebel Imus?
Die Wahl zwischen MEMS und Nebel wird letztendlich von dem geprägt, was das System standhalten muss - und wie viel Fehler es im Laufe der Zeit tolerieren kann. Im Folgenden finden Sie eine Aufschlüsselung, wo jede Technologie in reale Bereitstellungen passt:
MEMS IMU -Anwendungsfälle
MEMS-IMUs sind für Anwendungen optimiert, bei denen Größe, Gewicht, Stromverbrauch und Kosteneffizienz Vorrang vor ultrahoher Präzision haben.
- Unbemannte Luftfahrzeuge (UAVs)
ideal für kleine und mittelgroße Drohnen, die sich auf GNSS zur Korrektur verlassen - Verbraucher- und Industrie -Robotik,
die für Bewegungsverfolgung, Ausgleichskontrolle und Orientierungs -Feedback verwendet werden - Automobilsysteme (ADAs, Dead Reckoning, Stabilisierung)
, wenn sie mit GNSS oder Radcodierern verschmolzen ist - Wearables und Handheld-
Bewegungsempfindungen in kompakten, batteriebetriebenen Geräten
MEMS funktioniert in Systemen, in denen externe Korrekturen verfügbar sind, eine gute Leistung und die Drifttoleranz ist akzeptabel.
Nebel -IMU -Anwendungsfälle
Nebel -IMUs werden ausgewählt, wenn die Trägheitsgenauigkeit unter Stress, Isolation oder verlängerten Dauer kompromisslos bleiben muss .
Taktische Navigation, Fahrzeugstabilisierung, Rakete und Turmanleitung zur Verteidigung und Militärplattformen- Marine- und Untersee-Systeme
Langzeitschiffe, ROVs und Trägheitsnavigation im Rahmen von GNSS-Ausfall - Raum- und Luft- und Raumfahrtanwendungen
Startplattformen, Satelliten und Raumfahrzeug -Einstellungskontrolle - Befragungs- und Präzisions-
Bohranwendungen, die im Laufe der Zeit ohne Rücksetzen unter dem Grad-Übergang erforderlich sind
Nebel ermöglicht Mission Continuity, bei der Mems über akzeptable Schwellenwerte hinausgehen würde.
Bei Guidenav bieten wir ein umfassendes Portfolio an MEMS und Nebel -IMUs an, das den unterschiedlichen Bedürfnissen von kommerziellen, industriellen und Verteidigungsanwendungen gerecht wird. Unabhängig davon, ob die Priorität Größe und Effizienz oder langfristige Trägheitspräzision ist, bieten wir Optionen, die auf die einzelnen Leistungsumhüllungen zugeschnitten sind.
Wie viel teurer ist Nebel im Vergleich zu MEMs?
Nebelbasierte IMUs sind im Allgemeinen 8- bis 10-mal teurer als MEMS-basierte Einheiten. Diese Preislücke wird angetrieben von:
- Kostengünstige Komponenten wie Faserspulen und interferometrische Optik
- Präzisionsanordnung, die enge Toleranzen und Kalibrierung erfordert
- Produktion mit geringem Volumen, im Gegensatz zu MEMs, die von der Massenherstellung profitieren
Im Gegensatz dazu verwenden MEMS-IMUs kostengünstige Siliziumprozesse und sind leichter zu skalieren, was dazu führt, dass die Preise häufig unter einem Zehntel der Nebelsysteme führen.
Wie entscheide ich, ob ich MEMS oder Nebel für mein Projekt brauche?
Dies hängt von Ihrer Anwendung, Ihrer erforderlichen Genauigkeit und Ihrer Umgebung ab. Bei Guidenav stellen wir sowohl MEMS- als auch Nebel-basierte IMU- und INS-Systeme zur Verfügung, die von kompakten, kostengünstigen Einheiten bis hin zu Lösungen mit hoher Präzision taktischer Taktikalitäten reichen.
Um festzustellen, welche Sensor -Technologie am besten zu Ihrem Projekt passt, empfehlen wir die Bewertung der folgenden Faktoren:
- Anwendungsdetails.
- Wichtige Leistungsanforderungen: (z. B. Zielvorspannungsstabilität, Dynamikbereich, Umgebungsbedingungen usw.)
Immer noch unsicher? Teilen Sie Ihre Spezifikationen mit - wir empfehlen die beste Passform für Ihr System.
