У системах аерокосмічної, оборонної та промислової навігації волоконно-оптичні гіроскопи (тумани) є основоположним компонентом для точного зондування швидкості-особливо в умовах, що живуть GPS, або для стабілізації платформи. Серед відомих моделей цього простору, EMCORE DSP-3000 часто посилається на його тактичні результати та історію розгортання.
Як хтось, хто широко працював на інерційних платформах навігації та датчиків, я натрапив на DSP-3000 у багатьох технічних оцінках. Це продукт, який заслуговує на пильну увагу - як за його можливості, так і на те, як він вплинув на вибір туману в критичних додатках.
Я пройду через технічні сильні сторони DSP-3000, вивчаю, де він найчастіше використовується, а пізніше під час обговорення порівняйте його з деякими новими рішеннями, що виходять на ринок. Якщо ви розглядаєте туман для одного осі для свого наступного проекту, ця розбиття повинна допомогти уточнити, чого очікувати-і на що звернутися.

Зміст
Технічна розбиття DSP-3000: що кажуть специфікації
EMCORE DSP-3000-це одноісно-волоконно-оптичний гіроскоп, побудований для зондування тактичного рівня. Він включає в себе запатентовану цифрову обробку сигналів (DSP) EMCORE для забезпечення покращеної теплової поведінки, повторюваності запуску та низьких показників шуму.
Давайте детальніше розглянемо ключові специфікації, які визначають його ефективність:
Параметр | Специфікація |
---|---|
Швидкість введення | ± 375 °/сек |
Нестабільність зміщення | ≤1 °/год (1σ) |
Довільне блукання кута (ARW) | ≤0,067 °/√hr |
Нелінійність фактора масштабу | ≤500 проміле |
Упередженість проти температури | ≤3 °/год (1 ° С/хв. |
Пропускна здатність | 44 Гц або 440 Гц (цифровий) |
Час запуску | ≤5 секунд |
Робоча температура | –40 ° C до +75 ° C |
Удар / вібрація | 40 г / 8 г RMS |
Споживана потужність | 1,25 Вт типовий |
Розмір | 88,9 × 58,4 × 33 мм |
Вага | 0,27 кг |
З точки зору інженерії, ключовими перевагами DSP-3000 є його оптичний ланцюг, гнучкий інтерфейс та стабільний вихід під широкими екологічними напруженнями.
Поширені випадки використання DSP-3000
Враховуючи його стабільність, гнучкість цифрового виходу та міцну конструкцію, DSP-3000 був прийнятий у широкому спектрі ролей інерційного зондування-особливо там, де вимірювання швидкості односемності є критичним. Загальні домени додатків включають:
1. Стабілізація антени та оптики
У повітряних або морських платформах спрямовані антени та оптичні системи дальньої дальності потребують точного введення швидкості низької шуму для підтримки точності вказівки. Пропускна здатність DSP-3000 та низька ARW роблять її придатною для петлі стабілізації Gimbal та сервоприношення.
2. Контроль систем башти та зброї
На бронетанкових транспортних засобах та мобільних баштах DSP-3000 часто використовується для стабілізації або сприяння системам управління пожежами. Його ударна стійкість (40 г, 10 мс) та діапазон оперативної температури дозволяють розгортати в суворих умовах.
3. Інтеграція GPS/INS
При інтегрованому в інерційну навігаційну систему DSP-3000 допомагає подолати відмови від GNSS, особливо в міських каньйонах або умовах поля бою. Його повторюваність дрейфу та запуску низького зміщення корисні для навігаційних завдань середнього класу.
4. Безпілотна навігація транспортних засобів
У БПЛА, USV та UGV, компактних туманів, таких як DSP-3000, часто використовуються для ставлення або заголовок стабілізації, особливо на одноосі, стабілізованих корисних навантаженнях або архітектурах для Lite.
5. Гімбальний контроль для систем EO/IR
DSP-3000 зазвичай зустрічається у повітряних башточках EO/IR, що забезпечує точні дані кутової швидкості для стабілізації зображення, відстеження об'єктів та систем націлювання.
У всіх цих сценаріях основна потреба однакова: надійне, повторюване вимірювання кутової швидкості з мінімальним тепловим дрейфом та високою екологічною стійкістю. Ось де DSP-3000 продовжує підтримувати актуальність-навіть через багато років на ринку.
Навіщо дивитися за межі DSP-3000?
Хоча DSP-3000 продовжує використовуватися в багатьох програмах, варто зазначити, що вимоги навколо розміру, ваги, потужності та гнучкості інтерфейсу розвивалися в останні роки.
Сучасні платформи-особливо БПЛА, багатосенсорні корисні навантаження та систем, що підлягають особі,-тепер більш жорстка інтеграція, швидший час завантаження та менший залучення потужності, все без шкоди для точності тактичного рівня.
Цей зсув пріоритетів на рівні системи поставив для нас важливе питання:
Чи можна досягти порівнянних показників зондування швидкості з DSP-3000, але в меншому, більш ефективному та інтеграційному дизайні?

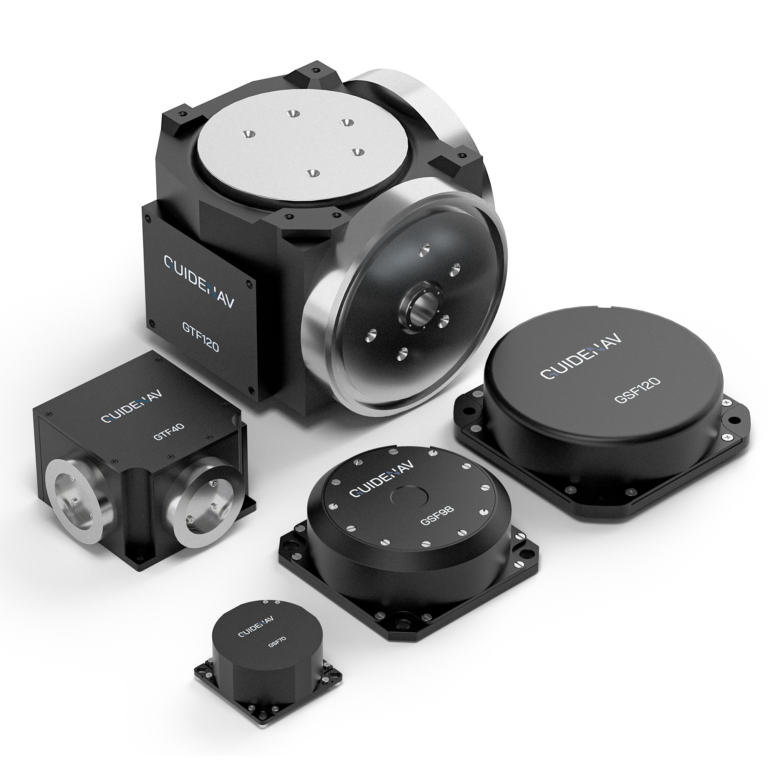

Це ідея, що стоїть за GSF30 Guidenav GSF30 -сучасного, одноіслового волоконно-оптичного гіроскопа, який ми розробили спеціально для задоволення цих потреб, що розвиваються.
Від DSP-3000 до GSF30: еволюціонування до більш ефективного туману
Guidenav GSF30 був побудований для вирішення проблем платформ нового покоління. Він пропонує продуктивність тактичного рівня з різко меншим слідом, меншим споживанням електроенергії та швидшою інтеграцією.
Ключові переваги GSF30:
- Компактний розмір : 52 × 46 × 24 мм, вписується в корисні навантаження на своп
- Низька потужність : <0,5 Вт Типовий, ідеально підходить для систем, що працюють на батареї
- ARW & зміщення : порівнянні з тактичними туманами середнього рівня
- Швидкий запуск : <3 секунди
- Цифровий вихід UART/RS422 , готовий до інтеграції для сучасних автобусів
Від безпілотників до стабілізованої оптики, Guidenav GSF30 призначений для виконання тієї ж місії, що і Legacy Tats, але з ефективністю сучасних платформ зараз вимагає.

Порівняння поруч: DSP-3000 проти GSF30
Щоб правильно оцінити, чи може GSF30 служити справжньою заміною для DSP-3000, важливо поставити їх поруч-Spec для специфікації. Незважаючи на те, що обидва є однооськими туманами тактичного класу, вони представляють два різних покоління філософії дизайну.
Ось пряме порівняння за найбільш релевантними параметрами продуктивності та інтеграції:
Параметр | EMCORE DSP-3000 | Guidenav GSF30 |
---|---|---|
Нестабільність зміщення | ≤1 °/год (1σ) | ≤1 °/год (типово) |
Довільне блукання кута (ARW) | ≤0,067 °/√hr | ≤0,06 °/√hr |
Швидкість введення | ± 375 °/сек | ± 400 °/сек |
Пропускна здатність | 44/440 Гц | До 500 Гц |
Час запуску | ≤5 сек | <3 сек |
Споживана потужність | 1,25 Вт типовий | <0,5 Вт типовий |
Розмір | 88,9 × 58,4 × 33 мм | 52 × 46 × 24 мм |
Вага | 0,27 кг | 0,12 кг |
Робоча температура | –40 ° C до +75 ° C | –40 ° C до +75 ° C |
Удар / вібрація | 40 г / 8 г RMS | 30 г / 6 г RMS (MIL-STD-810) |
Вихідний інтерфейс | RS-232 ASYNC/SYNC, ANALOG | Цифровий UART / RS422 |
Коментар експертів
Продуктивність : Обидва датчики пропонують порівнянну основну продуктивність з точки зору стабільності зміщення та ARW. GSF30 трохи перевершує ARW в лабораторних тестах і підтримує більш високу швидкість введення.
Перевага в обміні : GSF30 має чіткий провід у розмірах, вазі та потужності (своп). Він на 50% легший, на ~ 60% менший за обсягом і споживає менше половини потужності. Це важливо для безпілотників, портативних одиниць та компактних корисних навантажень.
Стартап та відповідь : GSF30 BOOTS швидше (<3 сек), що забезпечує кращу реакцію в системах, які потребують миттєвої готовності (наприклад, системами ISR, спливаючими платформами).
Інтеграція : Хоча DSP-3000 підтримує аналоговий вихід, який допомагає при застарілому сумісності, GSF30 сприяє сучасним цифровим протоколам та налаштованим форматам вихідних (наприклад, UART, RS422), які все більше переважають у вбудованих системах.
Екологічна довговічність : Обидва датчики пропонують широкі робочі температури. DSP-3000 має перевагу в шоковій витривалості, тоді як GSF30 був підтверджений до умов вібрації/шокового MIL-STD-810 для тактичних платформ.

Вибір правого туману для сучасних систем
EMCORE DSP-3000 заробив своє місце як надійний, піднесений польовим однооським туманом для тактичних застосувань. Його довгострокове розгортання на оборонних та промислових платформах говорить про його надійність та точність.
Однак, коли обмеження платформи розвивається і своп стає все більш критичним драйвером дизайну, нові альтернативи, такі як Guidenav GSF30, переробляють те, що можливо. Завдяки порівнянній продуктивності, значно меншим слідом, меншим споживанням електроенергії та сучасними цифровими інтерфейсами, GSF30 пропонує переконливе рішення - особливо для безпілотних систем, мініатюризованих корисних навантажень та портативних платформ.
Якщо ви будуєте систему, яка вимагає зондування швидкості тактичного класу без об'ємної та потужності застарілих туманів, Guidenav GSF30 варто розглянути.
