Yüksek hassasiyetli MEMS IMU'lar, entegrasyondan sonra genellikle düşük performans gösterir. Sapma, hizalama hatası ve çevresel faktörler, sahada arızalar ortaya çıkana kadar hassasiyeti sessizce aşındırır. Gerçek hassasiyeti korumak için dört kuralı izleyin: sağlam hizalama, kontrollü ortam, periyodik kalibrasyon ve disiplinli çalışma.
Yüksek hassasiyetli MEMS IMU'lar, yalnızca doğru kullanıldığında eşsiz hareket algılama performansı sunar. Bu, genellikle doğruluk kaybına neden olan dört kritik kullanım hatasını ve bunların gerçek dünya entegrasyonunda nasıl önlenebileceğini ortaya koyuyor.
Yüksek hassasiyetli MEMS IMU'lar, dronlardan otonom araçlara kadar modern navigasyonun omurgasını oluşturur. Ancak üst düzey sensörler bile yanlış kullanıldığında performans gösteremez. Bu kılavuz, doğruluğu sessizce bozan gizli tuzakları açığa çıkarıyor ve entegratörlerin bunları nasıl önleyebileceğini gösteriyor.
İçindekiler
Kurulum: Her Yüksek Hassasiyetli MEMS IMU'nun Başlangıç Noktası
Sertçe Monte Edin - Yumuşakça Değil
Bir MEMS IMU yalnızca kendi hareketini bildirir, bu nedenle platformla aynı şekilde hareket etmelidir. Güvenilir sonuçlar için, üniteyi metal veya karbon fiber braketler kullanarak doğrudan sağlam bir yapıya sabitleyin. Titreşimi emen veya esneyen kauçuk pedler veya diğer yumuşak malzemeler kullanmaktan kaçının; bunlar mekanik bağlantıyı bozar ve sensör verilerini bozar.
Titreşim izolasyonu kaçınılmaz ise, dikkatli bir şekilde tasarlayın ve sönümleme özelliklerinin IMU'nun çıkış frekansını veya faz tepkisini bozmadığını doğrulayın.
Eksenleri Mükemmel Şekilde Hizalayın
Küçük bir açısal sapma bile büyük konum hatalarına yol açabilir. Yüksek hassasiyetli bir MEMS IMU'nun hizası sadece bir derece bile kaydığında, ortaya çıkan sapma uzun süreli kullanımdan sonra kilometrelerce uzağa ulaşabilir. IMU'nun eksenlerini daima aracın referans çerçevesiyle hizalayın veya kurulumdan sonra hassas hizalama kalibrasyonu uygulayın.
GuideNav MEMS IMU GUIDE900, 100 ppm'den daha düşük bir ölçek faktörü doğrusal olmayanlığı ve 200 ppm'nin altında bir çapraz eksen bağlantısı ile fabrikada kalibre edilmiştir; ancak kötü kurulum hizalaması bu hassasiyeti hızla ortadan kaldırabilir.
Titreşim ve Stres Bölgelerinden Uzak Durun
Sürekli titreşim veya yapısal stres, bir MEMS IMU'nun iç özelliklerini kademeli olarak değiştirir. Sensörü motorların, dişli kutularının veya kaynaklı bağlantıların yakınına monte etmekten kaçının. Zamanla, bu mekanik etkiler sapmaya neden olabilir ve uzun vadeli kararlılığı azaltabilir.
Çevresel Kontrol: IMU Doğruluğunun Gizli Düşmanı
Sıcaklık Stabilitesi Her Şeydir
Sıcaklık, yüksek hassasiyetli bir MEMS IMU'da sapmanın en yaygın nedenidir. Her sensörün belirli bir termal çalışma aralığı vardır; genellikle -40 °C ila +85 °C. Ani dalgalanmalar sıfır sapma değerini veya ölçek faktörünü değiştirebilir.
Gerekirse yalıtım, kontrollü hava akışı veya ısıtma elemanları kullanarak MEMS IMU'yu sabit bir ortamda tutun. Tüm GuideNav MEMS IMU'ları, tüm aralıkta tam sıcaklık dengelemeli olup, zorlu koşullarda tutarlı doğruluk sağlar.
Nem, Hassasiyete Sessizce Zarar Verebilir
Nem, görünmez bir tehdittir. Nem %85 bağıl nemi aştığında, pakete sızabilir, devreleri aşındırabilir ve sensör davranışını değiştirebilir. Kısa süreli yoğuşma bile geçici sapma sıçramalarına neden olabilir. Deniz veya tropikal iklimlerde çalışırken, yüksek hassasiyetli IMU'yu daima kapalı bir muhafaza içinde kurutucularla koruyun.
Elektromanyetik Girişimden (EMI) Kaçının
Yüksek akım hatları ve anahtarlama güç dönüştürücüleri, bir MEMS IMU'nun analog ön ucuna parazit enjekte edebilir. Girişimi önlemek için güç kablolarını sinyal hatlarından ayırın, uygun topraklamayı koruyun ve korumalı kablolar kullanın. Uzun vadeli hassasiyeti sürdürmek için temiz bir elektromanyetik ortam, mekanik kararlılık kadar önemlidir.
Kalibrasyon: Yüksek Hassasiyetli Bir MEMS IMU'nun Yaşam Hattı
Fabrika Kalibrasyonu Sonsuza Kadar Sürmez
Her MEMS IMU, fabrikadan sapma, ölçek faktörü ve ortogonallik açısından kalibre edilmiş olarak çıkar; ancak bu parametreler sıcaklık döngüleri, titreşim ve mekanik stres nedeniyle zamanla değişir. Yüksek hassasiyetli bir IMU'nun spesifikasyonlara uygun performans göstermesini sağlamak için, 6-12 ayda bir veya kritik görev sistemleri için daha erken periyodik yeniden kalibrasyon planlayın.
Doğru Kalibrasyon Yaklaşımını Seçin
IMU'yu çıkarmak pratik değilse, statik hizalama rutinleri veya GNSS destekli tahmin kullanarak yerleşik veya gerçek zamanlı bir kalibrasyon gerçekleştirin.
Ancak, hassasiyetin tam olarak geri kazanılması için bir hız tablosu veya termal oda üzerinde laboratuvar kalibrasyonu gereklidir. Bu yöntem, altı eksenin tamamını düzeltir ve sıcaklığa bağlı kaymayı telafi ederek, MEMS IMU'nun farklı ortamlarda taktik düzeyde performans göstermesini sağlar.
Sonucu Her Zaman Doğrulayın
Kalibrasyon, doğrulanana kadar tamamlanmış sayılmaz. Kalibrasyon sonrası verileri, kararlılığı ve doğruluğu teyit etmek için referans hareket profilleri veya yer doğruluğu sensörleriyle karşılaştırın.
Doğrulamanın ihmal edilmesi, performansı sessizce düşüren gizli hatalar bırakabilir ve yeniden kalibrasyonun amacına aykırı davranılmasına neden olabilir.
İşletme ve Kullanım: Hassasiyet Ayrıntılarda Yaşar
Verilere Güvenmeden Önce Isının
Bir MEMS IMU'nun açıldıktan sonra termal ve elektronik kararlılığa ulaşması için zamana ihtiyacı vardır. Çoğu yüksek hassasiyetli IMU, modele ve ortama bağlı olarak 1 ila 30 dakikalık bir ısınma süresi gerektirir. Verilerin çok erken toplanması, nominal değerinden birkaç kat daha yüksek geçici sapmaya neden olabilir.
Sık Sık Güç Döngüsünden Kaçının
IMU'yu tekrar tekrar açıp kapatmak, dahili filtrelerini sıfırlar ve geçici önyargı değişikliklerine neden olur. Tutarlı performans ve kesintisiz veri sürekliliği sağlamak için kritik veri toplama sırasında MEMS IMU'yu sürekli açık tutun.
Dikkatli Tutun — Her Zaman
Sağlam tasarımlarına rağmen, yüksek hassasiyetli MEMS IMU'lar hassas mikro yapılar içerir. Düşmeler, darbeler veya yanlış kullanım, hassasiyette hafif ama kalıcı bir bozulmaya neden olabilir. Taşıma sırasında, yastıklı kaplar kullanın ve konektörleri sabitleyin. Kabloları, montajları ve muhafazaları düzenli olarak inceleyin; mekanik stres veya gevşek kablolama genellikle sensör kaymasına neden olur.
GuideNav Uzman Görüşü
GuideNav'da, basit bir gözden kaçırmanın (kötü montaj, kalibrasyon atlanması veya termal kayma) yüksek hassasiyetli bir MEMS IMU'yu nasıl güvenilmez bir sensöre dönüştürebileceğini gördük. Gerçek dünyadaki entegrasyon sadece teknik özelliklerle ilgili değildir; kurulum, kalibrasyon ve uzun vadeli bakımda disiplinle ilgilidir.

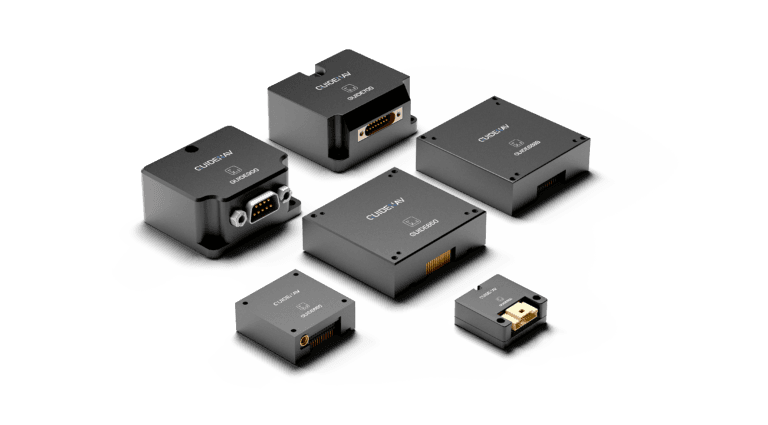

İşte bu nedenle GuideNav MEMS IMU'ları, tutarlı ve sahada kanıtlanmış doğruluk talep eden profesyonel entegratörler için tasarlanmıştır. Her ünite, tam sıcaklık dengelemeli, ortogonal olarak kalibre edilmiş ve en zorlu titreşim ve çevre koşullarına dayanacak şekilde tasarlanmış sağlam bir alüminyum gövdeyle korunmaktadır.
Projeniz İHA'lar, otonom araçlar veya endüstriyel robotlar içeriyor olsun, doğru uygulamaları uygulamak MEMS IMU'nuzun tasarlandığı gibi çalışmasını sağlayacaktır: istikrarlı, güvenilir ve kritik görev çalışmaları için hazır.
