Даже самые точные волоконно-оптические гироскопы сталкиваются со скрытым врагом: температурой. От арктического холода до пустынной жары тепловой дрейф влияет на смещение, масштабный коэффициент и уровень шума. Без продуманной конструкции небольшие ошибки накапливаются и приводят к критически важным сбоям. В этой статье объясняется, почему температура важна и как передовые стратегии обеспечивают надёжность волоконно-оптических гироскопов в экстремальных условиях.
Тепловая чувствительность волоконно-оптических гироскопов обусловлена расширением материала, сдвигом показателя преломления и поведением оптического источника. Передовые стратегии – термокомпенсация, оптимизация намотки катушки и надёжная калибровка – позволяют волоконно-оптическим гироскопам сохранять точность в экстремальных условиях.
Температурный дрейф — это не просто показатель из паспорта, он определяет надёжность работы гироскопа на подводных лодках, беспилотных летательных аппаратах или космических аппаратах . В волоконно-оптических гироскопах тепловые эффекты напрямую влияют на стабильность и точность смещения. В следующих разделах описаны основные показатели чувствительности и инженерные стратегии, обеспечивающие надёжную работу в экстремальных условиях.
Оглавление
Почему тепловая чувствительность является критическим фактором для туманных огней?
Температуру часто недооценивают, но в волоконно-оптических гироскопах она напрямую определяет долговременную надежность.
ВОГ измеряют вращение, используя эффект Саньяка, при котором разность фаз накапливается на протяжении километров оптического волокна. Эта исключительная точность также делает их уязвимыми даже к незначительным колебаниям температуры, которые могут нарушить работу сразу нескольких подсистем.
Ключевые факторы, влияющие на термическую чувствительность, включают:
Влияние волоконной катушки на тепловое расширение, сдвиг показателя преломления и напряжения микроизгибов изменяют длину оптического пути, внося фазовые ошибки.
Поведение оптического источника – дрейф длины волны и колебания мощности в зависимости от температуры дестабилизируют интерференционную картину.
Реакция детектора – рост темнового тока и изменение чувствительности увеличивают шум и снижают целостность сигнала.
В совокупности эти эффекты могут ухудшить стабильность смещения, линейность масштабного коэффициента и ARW , что, если их не контролировать, приближает характеристики тактического ВОГ к коммерческому уровню. Именно поэтому термостойкость считается важнейшей задачей проектирования волоконно-оптических гироскопов, готовых к эксплуатации в полевых условиях.
Как температура влияет на катушку волокна и показатель преломления
Волоконная катушка является сердцевиной FOG, и ее оптическая длина пути сильно подвержена воздействию тепла.
Температура влияет на катушку несколькими способами: расширение изменяет её физическую длину, сдвиг показателя преломления влияет на скорость света, а неравномерные градиенты вызывают микроизгибные напряжения. Каждый из этих механизмов приводит к фазовым ошибкам, которые увеличиваются с длиной катушки.
| Тепловой эффект | Причина | Влияние на точность FOG |
|---|---|---|
| Расширение | Длина волокна увеличивается с температурой | Изменяет эффективный оптический путь, искажая масштабный коэффициент |
| Сдвиг показателя преломления | Термооптический коэффициент изменения кремния | Вносит фазовые ошибки |
| Микроизгиб | Неравномерный нагрев вызывает стресс | Создает дополнительный дрейф смещения |
Для длинных катушек — часто от 5 до 20 км в тактических ВОГ — даже микроскопические изменения размеров могут привести к значительным навигационным ошибкам. Изменение длины пути на несколько миллиметров достаточно, чтобы изменить стабильность смещения на несколько градусов в час, что делает конструкцию катушки и выбор материала определяющими факторами надежности ВОГ.
Как оптический источник и детекторы реагируют на температуру
За оптоволоконной катушкой оптический источник и детекторы вносят свою собственную температурную чувствительность.
Источник света (часто лазерный диод или суперлюминесцентный диод (SLD)) сильно зависит от температуры. При изменении температуры длина волны дрейфует на 0,1–0,3 нм/°C, что напрямую влияет на точность интерференции. Выходная мощность также флуктуирует, повышая уровень шума системы.
Фотодетекторы сталкиваются с аналогичными проблемами:
- Темновой ток примерно удваивается каждые 10°C, внося дополнительный шум.
- Чувствительность изменяется в зависимости от температуры, снижая соотношение сигнал/шум.
- Линейность может ухудшаться, искажая точность измерений при быстрых колебаниях.
Для стабилизации оптической цепи современные ВОГ интегрируют:
- Термоэлектрические охладители (ТЭО) для регулирования температуры источника.
- Фотодиоды с низким дрейфом, рассчитанные на широкий температурный диапазон.
- Контуры управления с обратной связью , которые активно компенсируют изменения интенсивности и длины волны.
Эти меры гарантируют, что FOG сохраняет стабильность сигнала при температуре от -40 °C до +85 °C , предотвращая снижение точности навигации из-за дрейфа оптической цепи.
Влияние на стабильность смещения и случайное блуждание угла (ARW)
Стабильность смещения и ARW являются основными показателями качества FOG, оба из которых сильно зависят от температуры.
Нестабильность смещения представляет собой медленный дрейф во времени, в то время как ARW определяет кратковременный шум. Температурные флуктуации могут одновременно ухудшать оба параметра:
Нестабильность смещения
- Неравномерное расширение катушки под действием температурных градиентов → медленный дрейф смещения
- В плохих конструкциях дрейф может превышать 1 °/ч , что значительно превышает тактические пределы.
- стабильность FOG оборонного класса ≤0,05 °/ч
Угловое случайное блуждание (ARW)
- Шум увеличивается по мере потери термостабильности оптических источников и электроники
- Высокие значения ARW снижают точность ориентации на коротких интервалах
- Стабилизированные источники и схемы компенсации могут сократить ARW 30%+
При ухудшении стабильности смещения и ARW тактические гироскопы с волновым ускорением могут работать не лучше, чем коммерческие датчики. Поэтому поддержание строгого контроля этих параметров является краеугольным камнем проектирования гироскопов, готовых к применению в боевых условиях.
Методы намотки катушек для минимизации температурного дрейфа
То, как намотана волоконная катушка, часто определяет, будет ли дрейфовать FOG. То, как намотана волоконная катушка, определяет, будут ли тепловые эффекты нейтрализоваться или накапливаться.
Волоконная катушка — это не просто стеклянная катушка, а точно спроектированная конструкция, где геометрия, натяжение и симметрия определяют долгосрочную стабильность. Неправильная намотка усиливает температурные градиенты, в то время как оптимизированная схема может подавить дрейф на порядки.
Ключевые стратегии включают в себя:
- Квадрупольная обмотка — использует геометрическую схему для устранения эффектов невзаимного теплового расширения.
- Симметричное наложение слоев обеспечивает равномерное распределение температурных напряжений по всей катушке.
- Контролируемое натяжение – предотвращает микроизгибы из-за деформации волокон во время термоциклирования.
- Клеи с низкой усадкой – уменьшают ползучесть и релаксацию напряжений при повторных циклах.
Контрольный случай : волоконная катушка длиной 5 км с неконтролируемой намоткой показала дрейф смещения, превышающий 2 °/ч при температурных колебаниях, в то время как прецизионная квадрупольная намотка снизила его до уровня ниже 0,05 °/ч — улучшение в 40 раз.
Выбор материалов для FOG-систем для экстремальных условий окружающей среды
Аппаратное обеспечение само по себе не может устранить тепловой дрейф — электроника и алгоритмы дополняют защиту.
Современные ВОГ оснащены интеллектуальной электроникой для измерения, моделирования и коррекции тепловых эффектов в режиме реального времени. Стратегии компенсации можно сгруппировать следующим образом:
| Метод компенсации | Как это работает | Вклад в стабильность |
|---|---|---|
| Датчики температуры | Размещается рядом с волоконной катушкой и оптическим источником для захвата градиентов | Предоставить необработанные данные для моделей коррекции |
| Модели коррекции | Прошивка использует предварительно заданные таблицы температурных погрешностей | Устраняет предсказуемые закономерности дрейфа |
| Адаптивная обработка сигналов | Алгоритмы реального времени улучшают смещение и подавление шума | Управляет остаточными и динамическими термическими ошибками |

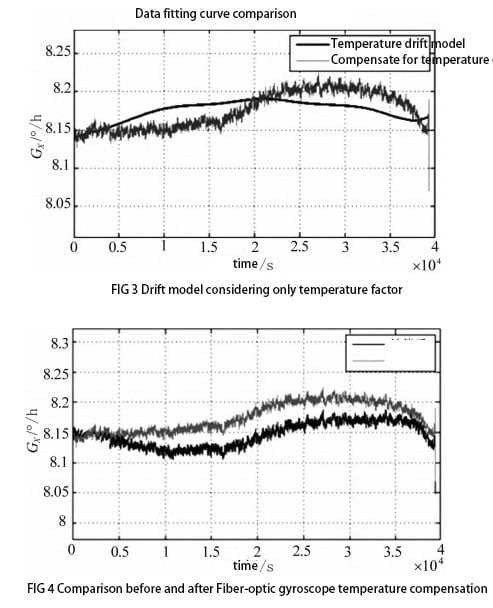

Техническое примечание : Аппаратная конструкция может снизить тепловой дрейф на 70–80%, но оставшиеся 20–30% контролируются электроникой и обработкой сигналов. Такой многоуровневый подход гарантирует стабильность тактических FOG при резких перепадах температур и длительных миссиях.
Электроника и методы компенсации обработки сигналов
Аппаратное обеспечение само по себе не может победить тепловой дрейф — электроника и алгоритмы являются его важнейшими союзниками.
Современные ВОГ оснащены интеллектуальной электроникой, которая в режиме реального времени определяет и компенсирует тепловые эффекты:
- Датчики температуры , размещенные вблизи катушки волокна и источника света.
- Корректирующие модели , встроенные в прошивку, для отображения тепловых ошибок.
- Адаптивная обработка сигналов , которая непрерывно корректирует фильтрацию.
Гибридная защита: механическая конструкция устраняет 70–80% тепловой чувствительности, в то время как электроника и программное обеспечение компенсируют остальную часть, обеспечивая стабильную работу на всех профилях миссии.

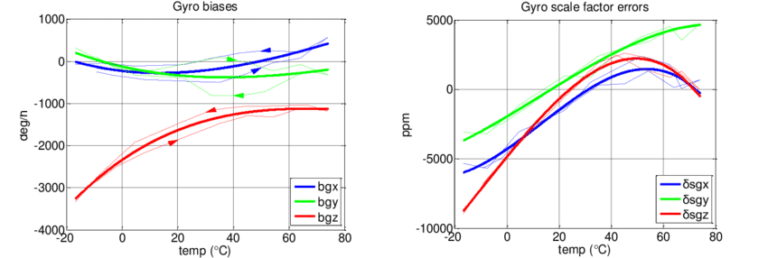

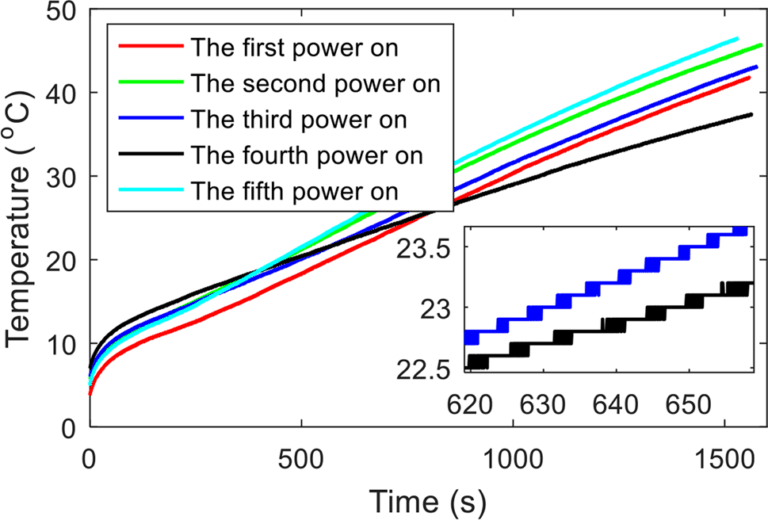

Стратегии калибровки: заводская и полевая компенсация
Калибровка превращает необработанное оборудование в готовый к использованию датчик, устойчивый к температурному дрейфу.
Существуют две основные стратегии:
| Тип калибровки | Метод | Преимущество | Ограничение |
|---|---|---|---|
| Заводская калибровка | Камерная цикличность, картирование ошибок | Стабильный и предсказуемый | Может не отражать полевые условия |
| Калибровка в полевых условиях | Адаптивное обучение во время миссий | Точность в реальных условиях | Вычислительно тяжелый |
Современные FOG часто сочетают в себе оба варианта: заводскую базу и адаптацию к условиям эксплуатации , что обеспечивает долгосрочную устойчивость даже в уникальных условиях миссии.
Уроки проектирования в оборонной и аэрокосмической промышленности
Десятилетия эксплуатации в сложных условиях сформировали современный подход к построению FOG.
Различные платформы ставят уникальные задачи:
- Подводные лодки: требуют абсолютной устойчивости в течение месяцев непрерывной эксплуатации.
- БПЛА: необходимы легкие, но прочные FOG для быстрого изменения высоты.
- Спутники: предъявляют высокие требования к производительности, включая точность и устойчивость в космосе.
Универсальный урок заключается в том, что ни одна технология не является достаточной . Успех достигается путем интеграции обмотки, материалов, оптики, электроники и калибровки в единую целостную конструкцию.
Опираясь на эти знания, GuideNav более десяти лет совершенствует технологию FOG, постоянно внедряя инновации, оптимизируя точность и проводя испытания в экстремальных условиях . Это гарантирует, что наши решения соответствуют растущим требованиям к точности, предъявляемым заказчиками из оборонной и аэрокосмической промышленности по всему миру.
