Когда сигнал GPS слабый или отсутствует, навигация зависит от гироскопов. Но вот в чём сложность: если выбрать слишком простую систему, ошибки быстро растут; если выбрать слишком сложную, стоимость резко возрастёт. Волоконно-оптические гироскопы (ВОГ) решают эту дилемму, доступные в двух вариантах — с открытым и закрытым контуром, — каждый из которых предназначен для решения различных задач.
ВОГ открытого цикла компактны и экономичны, обеспечивая среднюю точность (1–10 °/ч) для БПЛА и роботов. ВОГ замкнутого цикла обеспечивают сверхвысокую точность (0,001–0,1 °/ч), что делает их незаменимыми в подводных лодках, ракетах и аэрокосмических системах.
У каждого из них есть свои сильные стороны, недостатки и типичные варианты использования: от беспилотных летательных аппаратов и промышленных роботов до подводных лодок и космических аппаратов. Понимание этих различий облегчает выбор подходящей технологии для конкретной задачи.
Оглавление

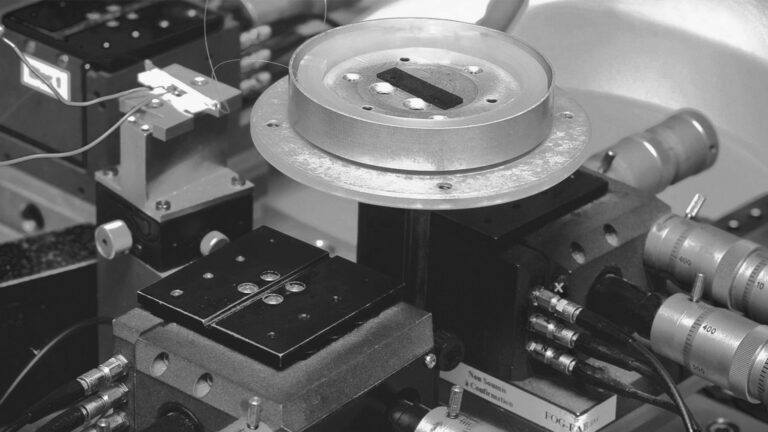

Как работают волоконно-оптические гироскопы?
Представьте себе двух бегунов , бегущих в противоположных направлениях по беговой дорожке . Если беговая дорожка начинает поворачивать, одному потребуется немного больше времени, чтобы финишировать, а другому — быстрее. Эта разница и показывает, что происходит вращение .
Волоконно -оптический гироскоп (ВОГ) работает по тому же принципу, только световые лучи . Свет распространяется в противоположных направлениях по катушке оптического волокна . При вращении устройства один луч проходит немного более длинный путь. Измеряя это, ВОГ может обнаруживать даже самые незначительные движения .
Поскольку FOG использует свет и не имеет движущихся частей , он очень надежен, долговечен и не требует обслуживания, что делает его идеальным для беспилотников, подводных лодок и аэрокосмических систем .
Что такое волоконно-оптический гироскоп с открытым контуром (O-FOG)?

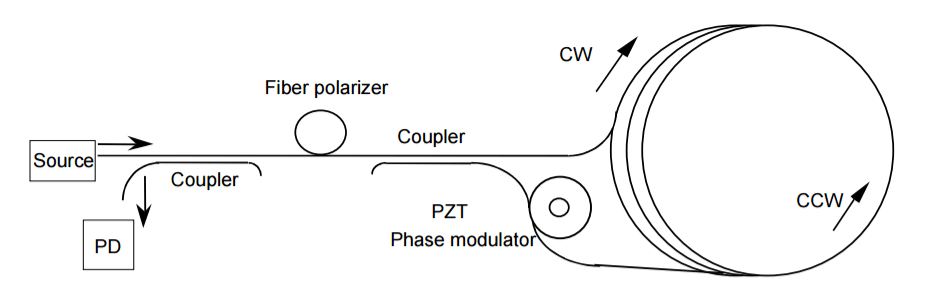

ВОГ с открытым контуром считывает интенсивности света непосредственно из интерференционной картины. Конструкция проста и экономична , но её отклик несколько нелинеен , что ограничивает точность при высоких скоростях вращения.
В реальных условиях система O-FOG обычно обеспечивает стабильность смещения 1–10 °/ч . Это делает её достаточно точной для беспилотных летательных аппаратов, роботов, наземных транспортных средств и промышленных систем , где миссии краткосрочны, а стоимость и энергоэффективность важнее предельной точности.
Преимущества O-FOG:
- Более низкая стоимость по сравнению с конструкциями с замкнутым циклом
- Меньший размер и более простая электроника
- Низкое энергопотребление , идеально подходит для БПЛА и портативных систем.
- Достаточная точность для тактического или промышленного применения
Что такое волоконно-оптический гироскоп с замкнутым контуром (C-FOG)?

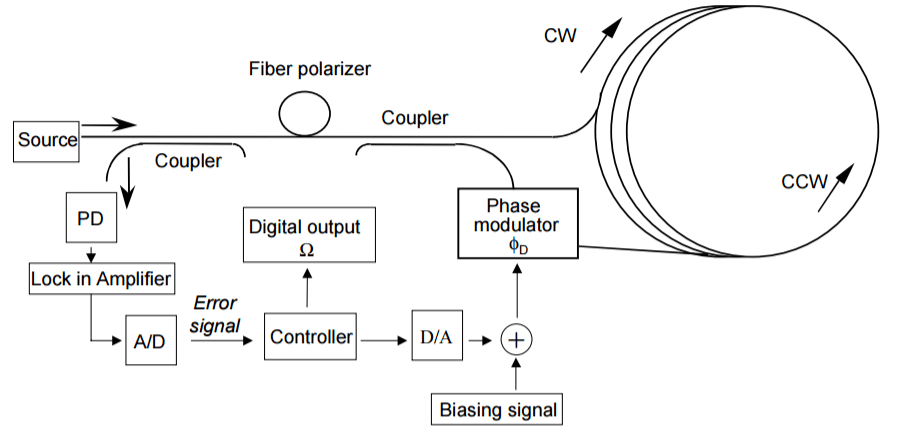

В замкнутом контуре FOG используется передовая технология: вместо прямого измерения интенсивности света используется сигнал обратной связи , который удерживает интерферометр в точке максимальной чувствительности. Этот метод линеаризует выходной сигнал , обеспечивая значительно более высокую точность и позволяя системе работать с очень высокими скоростями вращения без искажений.
На практике C-FOG может достигать стабильности смещения на уровне всего 0,001–0,1 °/ч , что делает его предпочтительным для подводных лодок, ракет, истребителей и космических кораблей , где даже самая маленькая ошибка может привести к провалу миссии.
Преимущества C-FOG:
- Сверхвысокая точность, подходящая для навигационных и стратегических задач
- Широкий динамический диапазон , стабильность как на низких, так и на высоких угловых скоростях
- Отличная температурная стабильность , надежная работа в экстремальных условиях
- Используется в оборонной, аэрокосмической и геодезической промышленности для длительной навигации в условиях отсутствия ГНСС.
Какой из вариантов более точный?
Открытый контур FOG (O-FOG):
Системы с открытым контуром обеспечивают среднюю точность , обычно со стабильностью смещения 1–10°/ч . Этот уровень приемлем для дронов, роботов и наземных транспортных средств, особенно при наличии возможности частого получения обновлений ГНСС. Однако при длительном отсутствии коррекции дрейф быстро накапливается, что ограничивает их применение в высокоточных миссиях.
Замкнутый контур FOG (C-FOG):
Системы с замкнутым контуром обеспечивают точность навигационного уровня , обладая стабильностью смещения всего 0,001–0,1 °/ч . Благодаря конструкции с обратной связью они сохраняют линейную и стабильную ориентацию с течением времени. Это позволяет подводным лодкам, ракетам и космическим аппаратам осуществлять навигацию в течение нескольких дней или даже недель без сигналов ГНСС, где даже небольшая ошибка недопустима.
| Особенность | Открытый контур FOG (O-FOG) | Замкнутый контур FOG (C-FOG) |
|---|---|---|
| Стабильность смещения | 1–10 °/ч | 0,001–0,1 °/ч |
| Рост ошибок | Заметно через несколько часов | Незначительно в днях/неделях |
Какой из них лучше справляется с экстремальными движениями?
Открытый контур FOG (O-FOG):
Гироскопы с открытым контуром ограничены при быстром вращении платформы. Поскольку их выходная характеристика нелинейна, они могут достигать насыщения при высоких угловых скоростях , что приводит к резкому снижению точности. Это делает их менее подходящими для быстрых самолётов, ракет или высокодинамичных транспортных средств.
Замкнутый контур FOG (C-FOG):
Конструкции с замкнутым контуром используют обратную связь для фиксации интерферометра в его наиболее чувствительной точке. Благодаря этому они сохраняют линейные характеристики в очень широком динамическом диапазоне — от крайне медленных вращений до быстрых манёвров. Эта способность делает их стандартом для ракет, истребителей и космических аппаратов , где экстремальные движения являются обычным явлением.
| Особенность | О-ТУМАН | C-FOG |
|---|---|---|
| Динамический диапазон | Ограничено, насыщается на высокой скорости | Очень широкий, сохраняет линейную форму |
| Высокоскоростное движение | Точность падает | Стабильная производительность |
Какой из них более надежен в суровых условиях?
Открытый контур FOG (O-FOG):
Гироскопы с открытым контуром управления могут хорошо работать в стабильных условиях, но они более чувствительны к изменениям температуры и вибрациям . В условиях жары пустыни или арктического холода их показания могут дрейфовать, если не используются дополнительные алгоритмы компенсации. Это делает их менее надежными для длительных миссий в непредсказуемых условиях.
Замкнутый контур FOG (C-FOG):
Гироскопы с замкнутым контуром разработаны для работы в экстремальных условиях . Их конструкция с обратной связью естественным образом снижает влияние температурных колебаний, и большинство гироскопов C-FOG сертифицированы по стандартам MIL-STD (от -40 °C до +85 °C) . Будь то на подводной лодке, истребителе или в космосе, они обеспечивают стабильную работу без необходимости сложной корректировки программного обеспечения.
| Особенность | О-ТУМАН | C-FOG |
|---|---|---|
| Температурная стабильность | Склонен к дрейфу | Стабилен при температуре от −40 °C до +85 °C. |
| Устойчивость к вибрации | Умеренный | Высокий, оборонный класс |
А как насчет размера, мощности и стоимости?
Открытый контур FOG (O-FOG):
Одно из главных преимуществ гироскопов с открытым контуром — их компактность и эффективность . Они используют более простую электронику, поэтому устройства меньше, легче и потребляют меньше энергии — иногда всего несколько ватт на ось. Это делает их идеальными для беспилотных летательных аппаратов, мобильных роботов и других портативных платформ , где важен каждый грамм и каждый ватт. Более низкая цена также делает их привлекательными для коммерческих проектов и оборонных программ, чувствительных к затратам.
Замкнутый контур FOG (C-FOG):
Гироскопы с замкнутым контуром больше, потребляют больше энергии и дороже из-за сложной электроники обратной связи и высокоточных компонентов. Типичный гироскоп C-FOG может потреблять 5–10 Вт на ось и стоит в несколько раз дороже гироскопа O-FOG. Но взамен покупатели получают непревзойденную точность и надёжность , что часто оправдывает инвестиции в подводные лодки, самолёты и космические системы, где сбой миссии недопустим.
| Особенность | О-ТУМАН | C-FOG |
|---|---|---|
| Размер и вес | Меньше, легче | Больше, сложнее |
| Потребляемая мощность | Низкий (несколько ватт) | Выше (5–10 Вт/ось) |
| Расходы | Доступный | В несколько раз выше |
Где используются O-FOG и C-FOG?
Открытый контур FOG (O-FOG):
Гироскопы с открытым контуром выбирают, когда стоимость, размер и энергоэффективность важнее предельной точности.
- БПЛА и дроны — обеспечивают стабильную ориентацию для управления полетом без добавления тяжелой полезной нагрузки.
- Мобильные роботы и AGV — достаточно точные для навигации внутри помещений или автоматизации складов.
- Промышленные системы — используются в геодезических инструментах, при осмотре трубопроводов или в транспортных средствах, которые можно корректировать с помощью обновлений GNSS.
Замкнутый контур FOG (C-FOG):
Гироскопы с замкнутым контуром доминируют в миссиях, где точность и надежность определяют успех или неудачу .
- Подводные лодки — перемещаются под водой неделями без сигналов GPS.
- Ракеты и ракеты — сохраняют устойчивое наведение на экстремальных скоростях и маневрах.
- Истребители и космические корабли — обеспечивают точное управление положением в ходе оборонных и космических миссий.
- Геодезия и картография — используется в геодезическом оборудовании, где дрейф должен быть близок к нулю.
- FOG : Высокая стоимость, но непревзойденная производительность для долгосрочных критически важных операций.
- МЭМС : Доступный и компактный, идеально подходит для небольших или коротких миссий.
- Вердикт : правильный выбор зависит от профиля миссии вашей платформы — FOG для точности, MEMS для гибкости .
Почему GuideNav — надежный выбор для FOG?
Волоконно-оптические гироскопы стали краеугольным камнем современной навигации, зарекомендовав себя в оборонной, аэрокосмической, морской и промышленной сферах. Покупателям больше не нужно ломать голову над выбором между ценой, размером и точностью. Благодаря полному портфелю решений GuideNav для оптических гироскопов (FOG) вы можете рассчитывать на точность, надежность и проверенную производительность, адаптированную к вашей задаче. GuideNav гарантирует, что каждый проект, будь то тактические платформы или стратегические системы, выиграет от правильного баланса технологий и надежности .
