Жизненный цикл тумана гироскопа: долговечность, калибровка и обслуживание

Когда ваша критически важная платформа опирается на точную навигацию, даже самая маленькая ошибка гироскопа может перерасти в общедоступную сбой. Неправильная калибровка, незамеченная дрейф сигнала или оптика старения в вашем тумане могут поставить под угрозу все - от стабильности полета БПЛА до контроля подводных направлений. Хорошие новости? При правильном понимании и профилактических мерах ваш туман может обеспечить непревзойденную надежность в течение многих лет.

В практических развертываниях поддержание точности и стабильности волоконно-оптических гироскопов (FOG) требует более чем продвинутая конструкция датчика-это требует калиброванной системы системной рамки, которая включает в себя термическую компенсацию, механическую изоляцию и техническое обслуживание жизненного цикла.

Давайте разберемся, что действительно определяет долговечность вашего тумана и как оптимизировать его жизненный цикл.

Оглавление

Как долго ваш туман действительно может длиться?

Как человек, который провел более десяти лет на разработку туманных систем для защиты и аэрокосмической промышленности, я могу сказать вам это: хорошо построенный волоконно-оптический гироскоп не просто точный-он построен для вынесения.

Но как долго «долго»? Это зависит. Давайте разберем это.

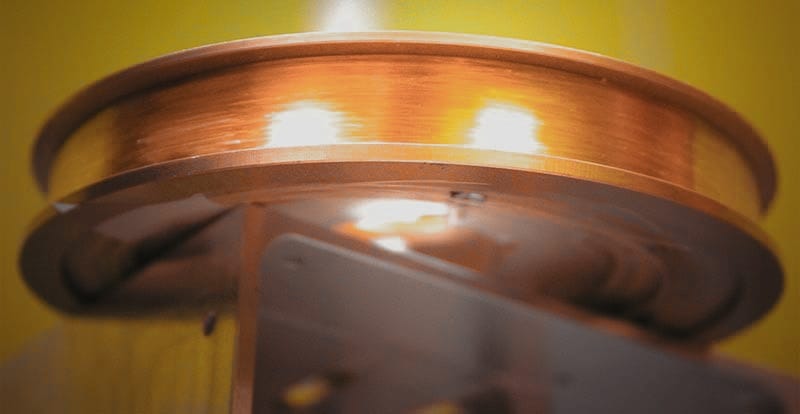

В основе, туманные не имеют движущихся частей. Они используют свет - проходя через катушки оптического волокна - для обнаружения вращения. Нет трения. Нет механического износа. Одно это дает им огромное преимущество над механическими или MEMS Gyros с точки зрения надежности.

В реальных развертываниях я видел, как туманные туманы работают безупречно в течение 10+ лет, а дрейф смещения все еще менее 0,01 °/час. Это в таких приложениях, как:

  • Подводная навигация под высоким давлением
  • БПЛОВЫЕ БПЛА ДЛЯНСКОЕ ОБЛАСТИ, ПРИЛОЖЕНИЕ С помощью экстремальных колебаний температуры
  • Ракетные системы переживания ударов High-G

Почему они длится так долго?

  • Нет движущихся частей = нет механической усталости
  • Тепловая компенсация = стабильность в окружающей среде
  • Устойчивая к амортизационной упаковке катушки = устойчивость в сценариях с тяжелыми вибрациями

Подразделения военного уровня часто оценены в MTBF > 150 000 часов, и это не просто номер лаборатории. В поле, с надлежащей интеграцией и тепловой экранией, эти гироскопы просто продолжают идти.

Если вы используете правильно интегрированный туман, ожидайте, что срок службы подсчитана за последние годы, а не месяцы - и с точностью, которая остается заблокированной гораздо дольше, чем большинство альтернатив.

Калибровка: как часто и почему вы должны это делать?

Даже самый точный гироскоп будет дрейфовать - не потому, что он сломан, а потому, что мир вокруг него меняется.

Это то, что я объяснил бесчисленным системным интеграторам за эти годы. Сдвиг температуры, износ разъема и длительное старение электроники могут не нанести вред оптике вашей туманы, но они сдвигают данные. И когда вы полагаетесь на эти данные для навигации, руководства или таргетинга - «почти правильно» недостаточно.

Так зачем калибровать туман?

Потому что это то, как вы пересекаете свою систему в реальность. Не каждый дрейф виден в снимке, но со временем ошибки смещения и масштаба могут молча ухудшить вашу точность.

Вот что включает типичная калибровка тумана:

  • Моделирование смещения (для удаления дрейфа с нулевым сетем)
  • Корректировка масштабного коэффициента (для точности вращения)
  • Проверка выравнивания оси (особенно важна в 6-до системах)
  • Коррекция окружающей среды (на основе теплового поведения)

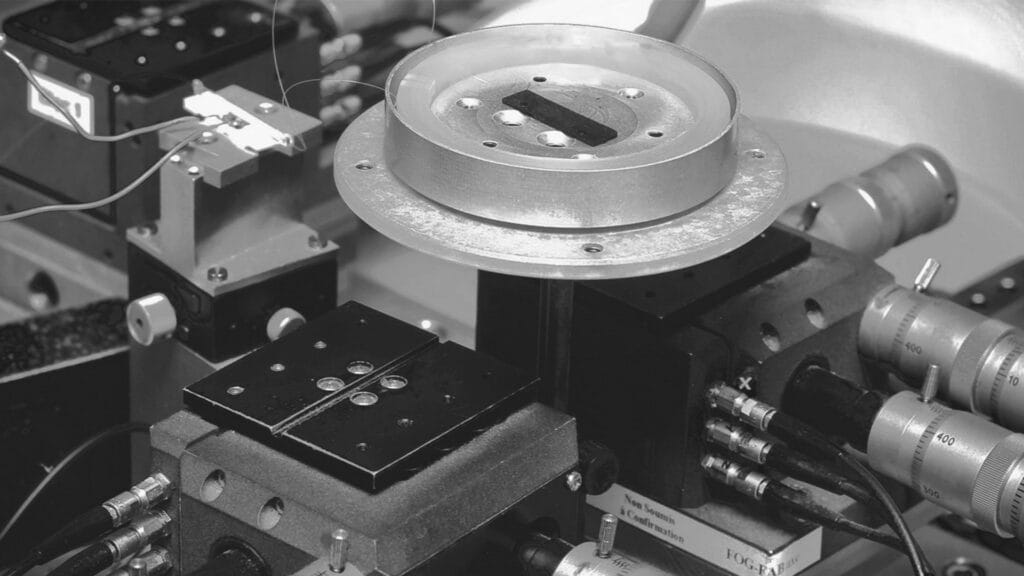

Мы часто выполняем это на точном поворотном столе или с коррекцией дрейфа на основе слияния GNSS/FOG для повторной калибровки поля.

Предлагаемая частота калибровки:

ПриложениеКалибровочный интервал
БПЛА НАВИГИЯ12–24 месяца
Тактические системы земли6–12 месяцев
Высокоэффективные средыПеред каждым развертыванием

Помните: калибровка не обслуживание - это управление рисками. И в навигации некалиброванная точность - это просто еще одна форма ошибки.

Техническое обслуживание сделано простым: что вам нужно знать?

Одним из самых больших преимуществ FOG является простота: никакие движущиеся части означают меньше точек отказа. Но это не значит, что вы можете игнорировать обслуживание на уровне системы.

В моей диагностической работе я видел, как неудачи, отслеживаемые до незначительных надзор - свободные разъемы, колебания мощности или незамеченное проникновение влаги.

Обычное обслуживание тумана должно включать в себя:

Визуальная проверка разъемов и уплотнений

Тесты целостности линии электропередачи

Мониторинг внутреннего смещения (через прошивку или журналы)

Обзор уровней шума и кривых тепловых откликов

Середине интегрированные FOG-системы также включают диагностические функции, такие как ведение ведения стабильности, прогнозирование старения лазерного возраста или мониторинг ослабления сигнала катушки. Когда эти инструменты на месте, предсказательное обслуживание становится возможным, а неожиданное время простоя может быть эффективно устраняется.

Что может пойти не так? Понимание режимов сбоя тумана и профилактики

Несмотря на их долговечность, туман не застрахован от повреждений. Но большинство случаев неудачи, которые я видел, можно предотвратить - если интегратор понимает, где лежат слабые точки.

Вот главные причины отказа, с которыми мы сталкиваемся:

Режим сбояТипичная причинаНаблюдаемые симптомыСтратегия профилактики
Деградация сигналаСтарение лазерного диода, фоторектиторный износПостепенное увеличение дрейфа, более низкий сигнал / шумМониторинг выходного напряжения и тенденции тока лазерного привода
Деформация катушки волокнаЧрезмерный шок, ненадлежащий монтажВнезапное смещение прыгает, полная потеря сигналаИспользуйте амортизированные крепления; Следуйте спецификациям вибрации
Усталость к разъемуПовторный термоциклирование или вибрацияПрерывистые отсевы сигналов, артефакты EMIБлокировка разъемов, снятие деформации кабеля
Влажный входОшибка уплотнения в влажных/глубоководных средахНестабильность предвзятости, внутренняя коррозияIP67+ корпуса, высыхание, горшечное соединение
Урон властиНеадекватная кондиционирование мощностиСбросить петли, нестабильные чтенияИспользуйте EMI-фильтрованные и регулируемые ввод мощности постоянного тока
ТЕМПЕРАТИВНОЕ ДРУГПлохая термическая компенсация или изоляцияСмещение изменяется при температуре, плохая повторяемостьИспользуйте туманы со встроенным тепловым моделированием
Вмешательство земной петлиНеправильное заземление на многосистемных платформахШумовые шипы, неустойчивый выход при нагрузкеСледуйте по звездам
Электроника деградацияСтарение АЦП или усилителей на контрольной доскеУвеличение ARW, джиттер в потоке данныхМониторинг долгосрочной тенденции дисперсии Аллана, заменить печатную плату
Чрезмерное повреждение Осг / ОсгНеадекватная защита во время установкиОбщий сбой сигнала, невнимательное состояниеДобавить телевизионные диоды, протоколы обработки, безопасных для ESD

Почему подходящий туман имеет значение?

Выбор волоконно-оптического гироскопа-это не только спецификации, а в подгонке системы, требованиях миссии и долгосрочной надежности. Такие факторы, как стабильность смещения , шоковая сопротивление, тип интерфейса и герметизация окружающей среды, играют роль в реальной производительности.

В Guidenav мы помогаем вам с уверенностью принять эти решения. От подразделений тактических классов для БПЛА до моделей высокой устойчивости для стратегической навигации, наши решения адаптированы к вашей платформе, а не наоборот.

Мы также выходим за рамки оборудования:

  • Пользовательская настройка и поддержка интерфейса
  • Структурное подкрепление для экстремальных средств
  • Адаптированные дизайны для нетрадиционных сценариев развертывания
  • Гибкая интеграция OEM или белая маршрута

Когда точность критически важна, иметь правильного датчика недостаточно-вам нужен правильный партнер. Вот где мы вошли.
