Многие инженеры ожидают от инерциального измерительного блока (IMU) стабильных и точных данных об ориентации, однако в реальных системах оценки положения часто смещаются, колеблются или ведут себя непредсказуемо при динамическом движении. Это несоответствие обычно возникает из-за непонимания того, что физически способны измерять инерциальные датчики. Акселерометры измеряют конкретную силу, а не ориентацию, в то время как гироскопы выдают угловую скорость, а не абсолютный угол. Когда эти сигналы рассматриваются как прямые измерения угла или объединяются без надлежащих предположений, ошибки оценки быстро накапливаются. Фундаментальная проблема заключается в том, что сама ориентация не является непосредственно наблюдаемой величиной. Ее необходимо выводить посредством математического моделирования, интегрирования и объединения данных с датчиков, что делает оценку положения проблемой проектирования системы, а не считывания данных с датчиков.
Инерциальный измерительный блок (IMU) не может измерять углы напрямую, поскольку его датчики регистрируют величины движения, а не саму ориентацию. Акселерометры измеряют удельную силу, гироскопы — угловую скорость, а ориентацию необходимо определять путем интегрирования и объединения данных с датчиков. Ориентация — это переменная состояния, определяемая относительно системы отсчета, поэтому оценка, а не прямое измерение, является основополагающим принципом инерциальных навигационных систем.
Чтобы понять, почему ориентацию необходимо вычислять, а не измерять, необходимо изучить физические ограничения инерциальных датчиков и математическую природу самой ориентации. Это объясняет, почему объединение данных с датчиков неизбежно в практических системах на основе инерциальных измерительных блоков.
Оглавление
Что физически способен измерять инерциальный измерительный блок (IMU)
Инерциальный измерительный блок (IMU) представляет собой тесно интегрированный набор инерциальных датчиков, расположенных вдоль ортогональных осей. В стандартной конфигурации он включает три акселерометра и три гироскопа, в то время как более совершенные системы используют магнитометры для определения курса. Независимо от конфигурации, каждый датчик измеряет только локальное физическое воздействие, действующее на корпус датчика.
С точки зрения измерений, наблюдаемые параметры инерциального измерительного блока (IMU) ограничены силами и скоростями вращения. Ни один датчик внутри IMU не обладает внутренней информацией о глобальной ориентации или системах отсчета. Это ограничение не является недостатком современной электроники или технологии изготовления микроэлектромеханических систем (MEMS) — оно имеет фундаментальное значение для физики инерциального зондирования.
| Тип датчика | Наблюдаемая величина | Невозможно наблюдать напрямую |
|---|---|---|
| Акселерометр | Удельная сила (м/с²) | Ориентация или вращение |
| Гироскоп | Угловая скорость (°/с, рад/с) | Абсолютный угол |
| Магнитометр | Вектор локального магнитного поля | Направление движения без помех |
Акселерометры: Гравитация как условный эталон ориентации
Часто предполагается, что акселерометры измеряют наклон напрямую, но это предположение справедливо только в ограниченных условиях. В статических или квазистатических условиях гравитация доминирует в показаниях акселерометра, что позволяет определять крен и тангаж по проекции вектора гравитации на оси датчика.
При наличии динамического движения акселерометр измеряет векторную сумму силы тяжести и линейного ускорения. В этот момент сила тяжести перестает быть однозначно наблюдаемой, и ориентация, определяемая по данным акселерометра, становится неоднозначной. Это ограничение объясняет, почему оценка ориентации только по данным акселерометра не работает в транспортных средствах, БПЛА и роботизированных платформах, находящихся в непрерывном движении.
С инженерной точки зрения, акселерометры обеспечивают:
- Абсолютная точка отсчета достигается только при ограничении движения.
- Отсутствие достоверной информации об ориентации в условиях устойчивой динамики
Гироскопы: высокая динамическая точность с неизбежным дрейфом
Гироскопы измеряют угловую скорость, что делает их незаменимыми для регистрации быстрой вращательной динамики. В отличие от акселерометров, они в значительной степени невосприимчивы к линейному ускорению, что позволяет плавно изменять положение даже во время резких маневров.
Однако угловая скорость — это не ориентация. Для определения угла требуется интегрирование по времени, а интегрирование неизбежно усиливает ошибки на низких частотах. Даже небольшие погрешности или дрейф, вызванный температурой, накапливаются со временем, в результате чего оценки ориентации начинают расходиться с реальностью.
Ключевые характеристики системы определения ориентации на основе гироскопа включают в себя:
- Отличная краткосрочная стабильность
- Высокая пропускная способность и динамический отклик
- Долгосрочный дрейф без внешней коррекции
Такое поведение обусловлено особенностями интеграционной математики, а не ошибкой в фильтрации или программном обеспечении.
Ориентация как переменная состояния, а не как показатель
На более глубоком уровне ориентацию невозможно измерить напрямую, поскольку это не физическая величина, как сила или скорость. Ориентация описывает геометрическое соотношение между системами координат, что делает её переменной состояния, а не наблюдаемой величиной, определяемой датчиком.
Датчики IMU работают исключительно в системе координат тела. Без внешнего ориентира — такого как гравитация, магнитное поле, GNSS или визуальное восприятие — абсолютная ориентация не может быть определена. Даже при наличии таких ориентиров они являются частичными и зависят от контекста, что усиливает необходимость оценки, а не прямого измерения.
Почему слияние данных с датчиков является структурно необходимым
Ни один инерциальный датчик сам по себе не предоставляет достаточной информации для надежной оценки ориентации при любых условиях. Объединение данных с датчиков существует для компенсации фундаментальных пробелов в наблюдаемости, а не для незначительного повышения точности.
| Датчик | Основной вклад | Фундаментальное ограничение |
|---|---|---|
| Акселерометр | Абсолютная гравитация (отсылка) | Недействительно при движении |
| Гироскоп | Плавное динамическое распространение | Дрейф с течением времени |
| Магнитометр | Ограничение заголовка | Чувствителен к помехам |
Алгоритмы слияния, такие как комплементарные фильтры и оценки на основе алгоритма Калмана, объединяют эти входные данные для поддержания ограниченного и наблюдаемого решения по ориентации во времени.
AHRS и практические ограничения магнитного курса
Включение магнитометров позволяет оценивать курс относительно магнитного севера, формируя систему AHRS. Хотя магнитные измерения эффективны в контролируемых условиях, они крайне уязвимы для помех от ферромагнитных материалов, электрических токов и специфических для платформы возмущений.
В результате профессиональные навигационные системы рассматривают данные магнитометра как условные входные данные. Во многих высокотехнологичных приложениях стабилизация курса в конечном итоге осуществляется с помощью GNSS, систем машинного зрения или известных ограничений движения, а не исключительно на основе магнитных измерений.
Что на самом деле представляют собой выходные данные IMU по ориентации?
Когда инерциальный измерительный блок (IMU) выдает углы Эйлера или кватернионы, эти значения представляют собой текущую наилучшую оценку, полученную с помощью модели оценки. Это не прямые измерения. Их точность в большей степени зависит от стабильности датчика, качества калибровки и конструкции алгоритма, чем от исходных параметров разрешения.
Понимание этого различия имеет решающее значение при диагностике дрейфа, колебаний или долговременной нестабильности в развернутых системах.
Инженерный взгляд: от теории к выбору датчиков

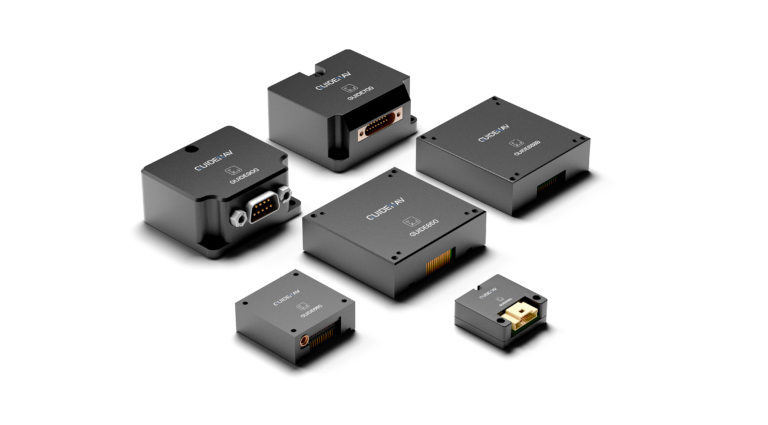

В практическом проектировании систем описанные выше ограничения напрямую влияют на выбор инерциального измерительного блока (IMU). Более совершенные гироскопы с лучшей стабильностью смещения уменьшают накопление дрейфа, а тщательная калибровка и терморегулирование улучшают долговременную точность позиционирования. Именно поэтому в промышленных, аэрокосмических и оборонных приложениях все чаще предпочтение отдается инерциальным измерительным блокам на основе MEMS и волоконно-оптических гироскопов (FOG) навигационного класса, а не решениям потребительского класса.
В GuideNav разработка инерциальных измерительных блоков (IMU) и инерциальных навигационных систем (INS) основана именно на этом понимании инерциальной наблюдаемости. Вместо попыток «измерить углы», системы GuideNav сосредоточены на минимизации нестабильности смещения, повышении термостойкости и поддержке высококачественного объединения данных с датчиков, что позволяет сохранять стабильность оценок ориентации в течение длительных периодов работы и в динамических условиях.
Для инженеров, работающих над БПЛА, автономными транспортными средствами, платформами стабилизации или навигационными системами, выбор инерциального измерительного блока (IMU) в конечном итоге сводится к управлению неопределенностью, а не к ее устранению. Четкое понимание того, почему углы нельзя измерить напрямую, является основой для принятия правильного решения.
