بعد أن دعمت عدد لا يحصى من مشاريع التنقل على مدار العقد الماضي ، رأيت كيف يمكن أن تختلف الجيروسكوبات البصرية الألياف على نطاق واسع في التكلفة-حتى بالنسبة للنماذج المتشابهة. بدون فهم واضح لما يدفع تلك الاختلافات ، من السهل أن تصنع أخطاء مكلفة. اسمحوا لي أن أسير لك من خلال ما يحدد حقًا سعر الضباب.
يتم جيروسكوب الألياف البصرية (الضباب ) إلى ثلاثة مستويات: الجودة التكتيكية ( 3 ، 000-8 دولارات ) : تستخدم في الطائرات بدون طيار ، والمركبات الأرضية ، وأنظمة التثبيت الأساسية ؛ درجة الملاحة ( 8 000-20 $ ): شائعة في التنقل البحري ، معدات المسح ، والأنظمة المستقلة ؛ الدرجة الاستراتيجية (20،000 دولار -1 0 0 ، 000 + ): تم نشرها في الصواريخ ، والغواصات ، ومنصات الطيران الراقية.
النطاق السعري للضباب ليس تعسفيًا-إنه يتشكل من خلال المتطلبات التقنية والمخصصة للتطبيق. إليكم كيف ينهار كل شيء.
جدول المحتويات
ما الذي يحدد سعر الجيروسكوبات الألياف البصرية (الضباب)؟

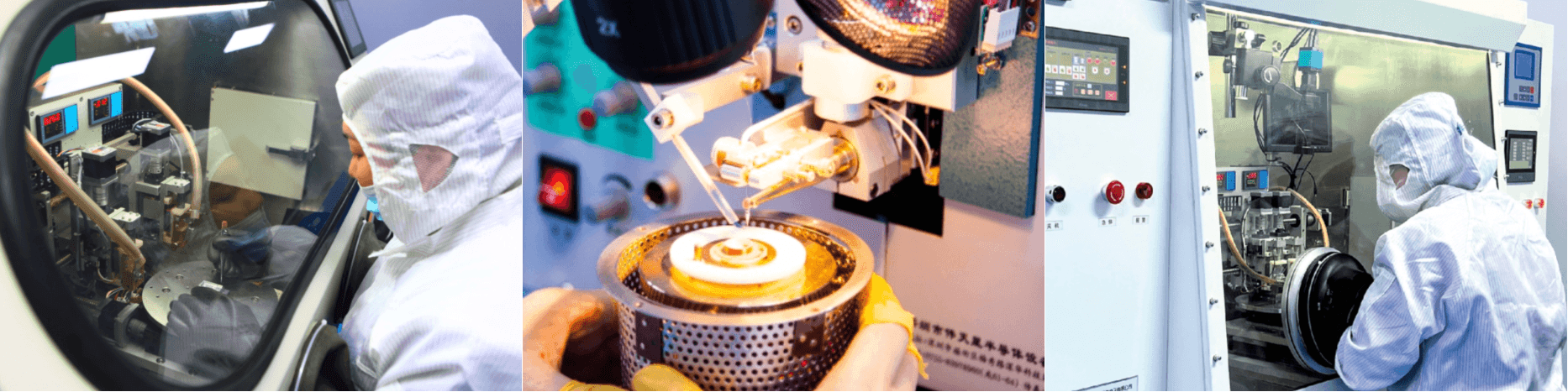

بعد أن عملت عن كثب مع المتكاملين العالميين وعملاء الدفاع في Guidenav لأكثر من 15 عامًا ، يمكنني أن أقول بثقة أن تسعير الضباب ليس تعسفيًا أبدًا - إنه يعكس توازنًا في عمق الهندسة واحتياجات التطبيق وضمان الجودة. فيما يلي العوامل الأساسية التي تدفع التكلفة:
1. مواصفات الأداء
لا سيما الاستقرار التحيز ، زاوية المشي العشوائي ، وعامل المقياس غير الخطية. هذه تحدد فئة الدقة وتؤثر بشكل مباشر على التسعير.
2. تصميم الملف البصري
تؤثر الجودة والتماثل وطول ملف الألياف بشكل كبير على الحساسية والاستقرار الحراري.
3. العمارة حلقة
توفر ضباب الحلقة المغلقة خطيًا أفضل ونطاق ديناميكي أوسع وإخلاص إشارة أعلى. ومع ذلك ، تضيف خوارزميات الدوائر والتحكم في التكلفة مقارنةً بأنظمة الحلقة المفتوحة الأكثر بساطة.
4. تكوين المحور
المزيد من المحاور تعني تكلفة أعلى. يعد المحور الفردي أبسط ، ويضيف مزدوجًا جهد تكامل ، ويتطلب المحور الثلاثة معايرة النظام الكامل وتصميمه المدمج هو أغلى.
5. مؤهل الموثوقية
يخضع كل جهاز لاختبار مصنع صارم وشهادة. ومع ذلك ، فإن تلبية المعايير العسكرية الإضافية (على سبيل المثال ، MIL-STD-810G) يزيد من تكاليف الإنتاج بسبب ارتفاع القوة الهيكلية ، ومقاومة الصدمة الحرارية المعززة ، واختبار الإجهاد الممتد.
6. واجهة النظام والسكن
تتطلب المتطلبات الخاصة للموصلات وتنسيقات الإخراج (RS-422 أو CAN أو Ethernet) أو الإسكان المعزز (على سبيل المثال ، عزل الماء ، ومقاومة الضغط ، والدرع المغناطيسي) تغييرات في التصميم والمواد ، مما يؤدي إلى التحقق من الصحة ، والنماذج الأولية ، وزيادة التكلفة الإجمالية.
7. المعايرة والاختبار
تخضع الضباب الراقي لروتينات واسعة النطاق متعددة الحرارة ومتعددة المحاور ، والتي تضيف الدقة والتكلفة.
حين أن العديد من المتغيرات تساهم في السعر النهائي لجيروسكوب الألياف البصرية ، فقد وجدت باستمرار أن الاستقرار التحيز ، وجودة تصميم الملف ، onfiguration xis c والمتانة البيئية لها تأثير كبير. لا تحدد هذه العوامل الثلاثة أداء الضباب الحقيقي فحسب ، بل تفسر أيضًا غالبية تعقيد الهندسة وتكلفة الإنتاج. فهم نفوذهم هو مفتاح اتخاذ قرارات مستنيرة. بعد ذلك ، سألقي نظرة فاحصة على برامج تشغيل التكلفة الحاسمة هذه.
كيف يؤثر استقرار التحيز على تسعير الضباب؟

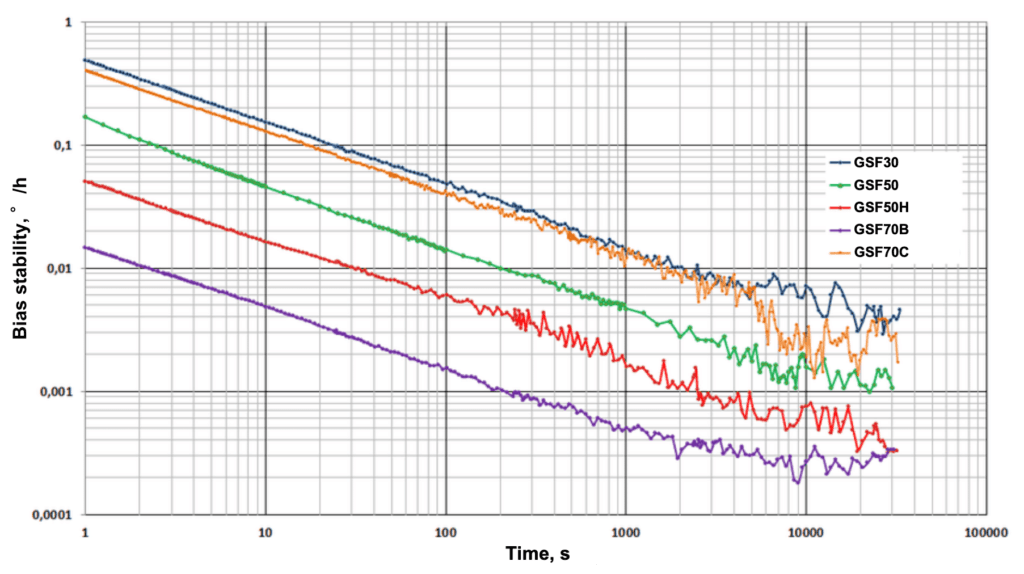

استقرار التحيز مقدار انحراف الضباب بمرور الوقت-ملحق للحفاظ على دقة طويلة الأجل في الأنظمة بالقصور الذاتي ، وخاصة بدون GNSS. الانجراف السفلي يعني ارتفاع الاستقرار وموثوقية النظام ، وهو أمر حيوي للتنقل القصير على المدى القصير فقط بعد خسارة GNSS. يلعب دورًا رئيسيًا في ضمان فعالية المهام التكتيكية أو الاستراتيجية.
ومع ذلك ، يتطلب تحقيق مثل هذا الاستقرار العالي:
- مصادر ليزر مستقرة للغاية
- تعويض حراري متطور
- معايرة صارمة متعددة المحاور
هذه التحسينات تزيد بشكل كبير من تعقيد التصميم وتكلفة الإنتاج. الضباب التكتيكي من الدرجة المعطلة مع استقرار 0.2 درجة/ساعة في التكلفة نسبيا. في المقابل ، يمكن أن تكلف نماذج من درجة الملاحة التي توفر <0.05 درجة/ساعة 3-5 × بسبب التحمل أكثر تشددًا واختبارًا صارمًا.
باختصار ، يعني استقرار التحيز الأفضل دقة أعلى - وعلامة سعر أعلى بكثير.
كيف تؤثر الزاوية العشوائية للمشي (ARW) على تسعير الضباب؟
يعكس ARW الضوضاء قصيرة الأجل في إخراج الضباب. يعني Lower ARW (على سبيل المثال ، <0.0002 °/√H) إشارات أنظف ودقة قصيرة الأجل أفضل-ضرورية لأنظمة الاستجابة السريعة مثل إرشادات الصواريخ أو gimbals.
يتطلب تحقيق ARW منخفضة: ملفات ألياف ذات جودة عالية ، وكاشفات صور L ow-Noise ، وخوارزميات ترشيح DVACENT
تتطلب هذه التحسينات تحملًا أكثر تشددًا وتجميعًا دقيقًا ، وزيادة التكلفة بشكل كبير. يمكن أن تكون الجيرو الضباب مع ARW منخفضة منخفضة (<0.0002 درجة/√H) من 5 إلى 10 مرات من الوحدات التكتيكية (0.02 درجة/√H) ، خاصة عند الاقتران مع استقرار التحيز المنخفض.
لماذا يؤثر تصميم ملف الألياف البصرية بشكل كبير على تكلفة الضباب؟

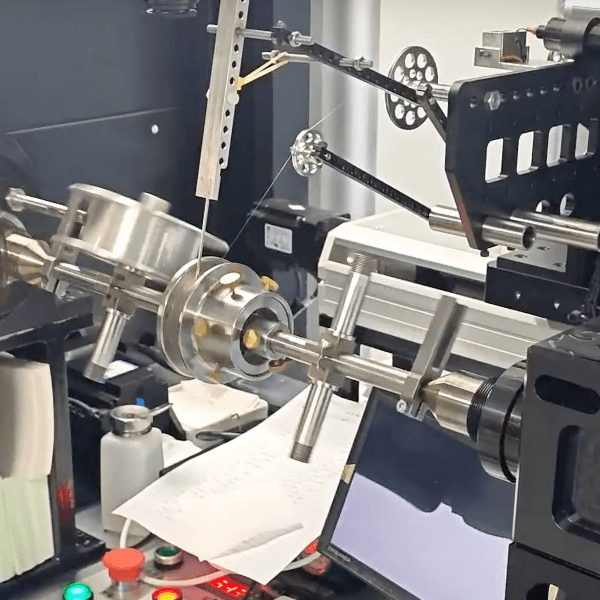

لفائف الألياف الضوئية هي عنصر الاستشعار الأساسي في جيروسكوب الألياف البصرية (الضباب) ، وجودته لها تأثير مباشر على دقة النظام واستقراره وموثوقيته على المدى الطويل. كلما زادت الدقة واستقرار الملف ، زادت تكلفة الإنتاج.
العوامل الرئيسية مثل:
طول الألياف
دقة متعرج
التماثل
تؤثر بشكل مباشر على حساسية الضباب ، واستقرار التحيز ، وعامل الحجم الخطي. لتحقيق الأداء التكتيكي أو على مستوى الملاحة ، يجب أن تكون الملفات في بيئات الغرفة النظيفة باستخدام آلات معزولة بالقلق والاهتزاز.
بالإضافة إلى ذلك ، فإن الألياف ذات الاستقطاب المنخفضة والألياف التي تصلب الإشعاع ، وكرات الملفات المتخصصة ، وعمليات الصلب بعد الوفاء بزيادة تكاليف المواد والعمالة. نتيجة لذلك ، لا يزال إنتاج الملف البصري أحد أكثر العمليات الصريحة من الناحية الفنية وكثافة التكاليف في تصنيع الضباب.
هل تؤثر المتطلبات البيئية القاسية على تكلفة الضباب؟
يتطلب نشر الضباب في البيئات القاسية أكثر من أداء - يتطلب البقاء على قيد الحياة البدنية. تتضمن معايير الاجتماع مثل MIL-STD-810:
- العلب المختومة والمعززة
- هياكل عزل الاهتزاز
- اختبار نطاق درجة الحرارة الممتد
عادة ما يضيف التصلب البيئي 20-40 ٪ إلى تكلفة الوحدة ، اعتمادًا على مستوى الشهادة المطلوب. على سبيل المثال ، قد يمثل نفس الضباب المصمم لاستخدام المختبر تكلفة أساسية ، في حين أن النسخة المتوافقة مع MIL-STD لمنصات الدفاع يمكن أن تكلف 50-75 ٪ بسبب المتطلبات الإضافية في المواد ، والترجمة ، والاختبار.
ما هي درجات دقة الضباب - وكيف تؤثر على التكلفة؟
أحد الأشياء الأولى التي أساعدها العملاء في التوضيح في Guidenav هو فئة الدقة التي يحتاجونها بالفعل. تطلب العديد من الفرق مبدئيًا من أعلى وحدة المواصفات المتاحة-فقط للعثور عليها بشكل مفرط للتطبيق وميزانيتها. إن فهم الاختلافات بين درجات دقة الضباب هو مفتاح موازنة التكلفة والأداء.
فيما يلي انهيار الفئات الرئيسية الثلاث:
| درجة | استقرار التحيز (1σ ، 10s) | حالات الاستخدام النموذجية | نطاق السعر |
|---|---|---|---|
| الجودة التكتيكية | 0.1–0.2 °/h | الطائرات بدون طيار ، UGVs ، المعدات الصناعية | $3,000 – $8,000 |
| درجة التنقل | 0.01-0.1 °/H. | التنقل البحري ، أنظمة المسح ، AGVs | $8,000 – $20,000 |
| الدرجة الاستراتيجية | <0.01 درجة/ساعة | الصواريخ وأنظمة الطيران والغواصات | $20,000 – $100,000+ |
في Guidenav ، نقدم الضباب عبر جميع الدرجات الثلاثة - تم اختباره ومعايرته وفقًا لبيئة التطبيق المقصودة. اختيار الصف المناسب يضمن موثوقية المهمة وكفاءة التكلفة.
هل هناك بدائل منخفضة التكلفة للضباب التقليدي؟
في المشاريع الحساسة للتكلفة ، غالبًا ما تعتبر تقنيات الدوران البديلة تحل محل الضباب التقليدي. على الرغم من أن هذه الخيارات قد تبدو جذابة على الورق ، فقد رأيت بشكل مباشر كيف تظهر حدودها بسرعة في ظل ظروف صعبة.
| تكنولوجيا | تطبيق نموذجي | القيود مقارنة بالضباب |
|---|---|---|
| جيروسكوب ممس | الطائرات بدون طيار المستهلك ، الروبوتات ، IMUS للمبتدئين | التحيز غير المتناسق ، ضعف الاستقرار على المدى الطويل ، حساس للاهتزاز |
| رنين الجيروسكوب (RLG) | أنظمة الفضاء والصواريخ | دقة مماثلة ، ولكن أكبر وأثقل وأعلى تكلفة |
| الجيروس المضبوط ديناميكيا (DTG) | المنصات العسكرية القديمة ، الآلات الصناعية | تلبس المكونات الميكانيكية بمرور الوقت ، دقة أقل |
| مقاييس المغناطيسية / البوصلات الرقمية | مرجع العنوان منخفض التكلفة | لا استشعار بالقصور الذاتي ، عرضة للتداخل المغناطيسي |
| التشفير البصري | تتبع الدوران الصناعي على محاور ثابتة | ليس بالقصور الذاتي - يمكن قياس السرعة الزاوية أو التسارع |
في عملي مع الأنظمة بالقصور الذاتي ، نادراً ما رأيت هذه البدائل تلبي متطلبات البيئات ذات الدقة العالية أو المهمة. عندما يكون التحكم في الانجراف ، ومرونة درجة الحرارة ، واستقرار الحركة مهمًا حقًا ، يظل الضباب المبني جيدًا هو الخيار الأكثر موثوقية.
هل يؤثر تخصيص الضباب على السعر؟
غالبًا ما يكون تخصيص الضباب ضروريًا عندما لا تتمكن النماذج القياسية من تلبية التكامل على مستوى النظام أو المتطلبات البيئية. ومع ذلك ، فإن هذه التعديلات عادة ما تضيف 20-50 ٪ إلى التكلفة الأساسية.
تتضمن الطلبات المخصصة الشائعة:
- العلب غير القياسية أو التثبيت
- واجهات الإخراج الخاصة (Can ، Ethernet ، وما إلى ذلك)
- درجة الحرارة الممتدة أو مقاومة الصدمة
- اندماج مستشعر مدمج أو تكييف للبرامج
كلما كانت المتطلبات أكثر تحديداً ، كلما زادت الوقت الهندسي والاختبار والتأهيل - تخصيص تخصيص سائق تكلفة كبير في معظم البرامج.
كيف يمكن لـ GuideNav المساعدة؟

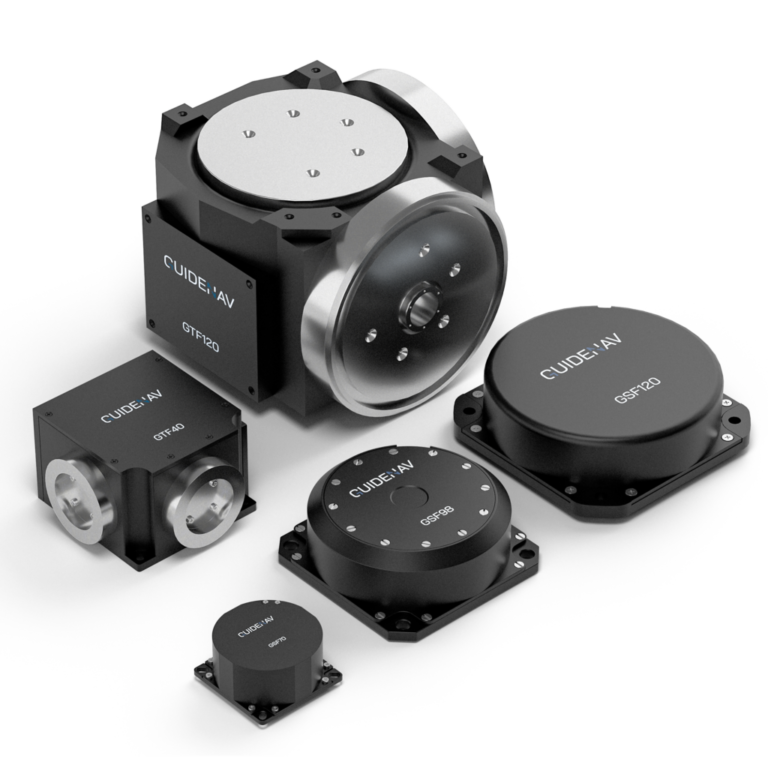

في Guidenav ، نحن متخصصون في تقديم جيروسكوبات الألياف البصرية عالية الأداء (FOGS) المصممة للتطبيقات المهمة عبر القطاعات الدفاعية والفضائية والصناعية. مع عقود من الخبرة في التكنولوجيا بالقصور الذاتي ، فإننا نقدم الدقة والموثوقية ومرونة التكامل في كل مستوى.
1. الضباب عالي الأداء للبيئات الصعبة
تم تصميم ضبابنا لتلبية المتطلبات الصارمة للدقة ، والاستقرار التحيز ، والمتانة. سواء بالنسبة إلى الطائرات بدون طيار أو المركبات الأرضية أو المنصات البحرية أو إرشادات الصواريخ ، فإننا نقدم الضباب التكتيكي والملاحة والتجهيز الاستراتيجي المصمم للأداء المحدد المطلوب.
2. مصممة على احتياجات التكامل الخاصة بك
يدعم Guidenav التخصيص الميكانيكي والكهربائي ومستوى البرمجيات لضمان تكامل النظام السلس. من خيارات الإسكان والموصل المخصص إلى تكيف البروتوكول والتصفية المضمنة ، نعمل عن كثب مع فريق الهندسة الخاصة بك لمطابقة متطلبات النظام الدقيقة.
3. الدقة دون حل وسط على التكلفة
نحن نتفهم أن قيود الميزانية حقيقية - خاصة في عمليات النشر المقاس. يوفر Guidenav أسعارًا تنافسية للغاية للضباب دون التضحية بالنزاهة التقنية. يساعدنا إنتاجنا الداخلي والتكامل الرأسي على تقديم جودة متسقة بأسعار تنافسية عالميًا.
