نظريًا، تبدو العديد من مقاييس تسارع الأنظمة الكهروميكانيكية الصغرى متطابقة، إلى أن تتغير. يمكن للاختلافات الطفيفة في انحراف التحيز، أو عرض النطاق الترددي، أو تحمل الصدمات أن تؤثر على أجهزة التحكم في الطيران، وأنظمة التوجيه، والروبوتات الصناعية، مما يؤدي إلى تدهور الأداء بطرق لا تكشفها المواصفات وحدها. ما يلي مُستخلص من سنوات من التحقق المخبري، والتكامل الميداني، والاختبار على مستوى النظام.
لا اختيار مقياس تسارع MEMS على بيانات ورقة البيانات فحسب. فعوامل واقعية، مثل الانجراف الحراري، وتحمل الاهتزازات، واستقرار التحيز الميداني، غالبًا ما تُحدد أداء النظام في المجالات المهمة. يُركز هذا الدليل على الجوانب المهمة حقًا في منصات الدفاع والفضاء والروبوتات.
تبدأ موثوقية النظام بقرارات على مستوى المستشعر. لنلقِ نظرةً عن كثب.
جدول المحتويات
ما هو مقياس التسارع MEMS وكيف يعمل؟

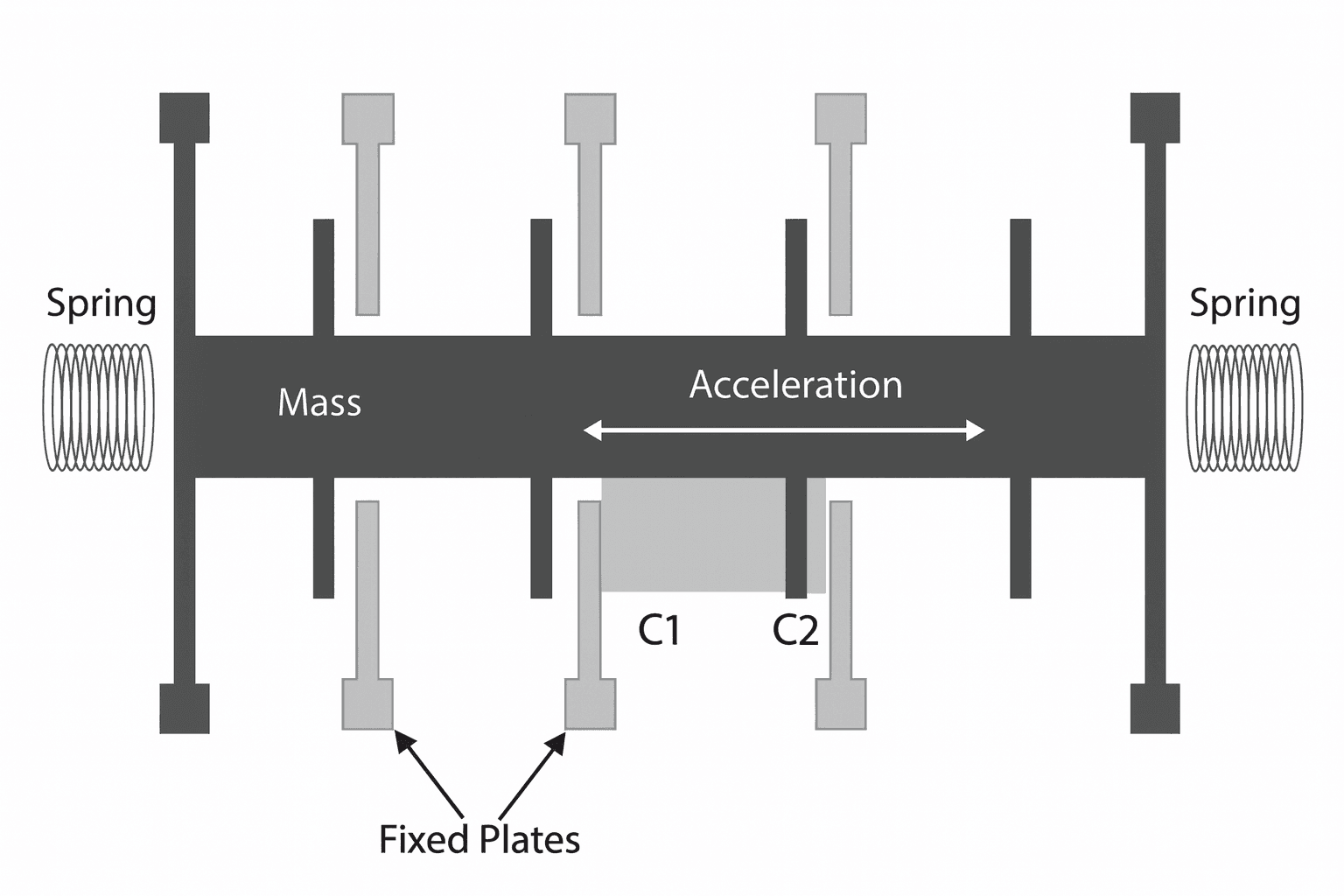

مقياس تسارع MEMS هو مستشعر كهروميكانيكي دقيق مصمم لقياس التسارع الخطي على طول محور واحد أو أكثر. يكتشف الحركة من خلال تتبع تغيرات السعة كتلة صغيرة داخل بنيته الداخلية.
عند حدوث التسارع، تتحرك الكتلة قليلاً، مما يُغيّر المخرج الكهربائي للمستشعر. هذا يسمح له بالتقاط كلٍّ من القوى الساكنة (مثل الجاذبية) والقوى الديناميكية (مثل الاهتزاز أو الصدمة أو الحركة).
مقارنةً بالأنواع الميكانيكية أو الكهرضغطية التقليدية، مقاييس التسارع القائمة على الأنظمة الكهروميكانيكية الصغرى (MEMS) أصغر حجمًا وأخف وزنًا وأكثر كفاءة في استهلاك الطاقة. وتُستخدم على نطاق واسع في أنظمة الملاحة بالقصور الذاتي (INS) ، ووحدات التحكم في الطيران ، والمنصات الروبوتية ، وأنظمة الأسلحة الدفاعية ، حيث يُعد استشعار الحركة المدمج والمتين وسريع الاستجابة أمرًا بالغ الأهمية.
ما هي المواصفات التي تحدد مقياس التسارع MEMS عالي الجودة؟
عند مقارنة مقاييس تسارع MEMS، يُعدّ النظر إلى ما هو أبعد من مجرد نطاق الجاذبية أمرًا بالغ الأهمية. تؤثر أربع مواصفات أساسية بشكل مباشر على الأداء:
- استقرار الانحياز مقدار الانحراف المتراكم بمرور الوقت. بالنسبة لأنظمة الملاحة، تُفضّل 50 ميكروغرام
- كثافة الضوضاء على وضوح الإشارة. القيم المنخفضة (مثلاً، <100 ميكروغرام/√هرتز ) تسمح بكشف حركة أكثر دقة.
- عرض النطاق الترددي مدى الاستجابة. غالبًا ما تحتاج التطبيقات التي تتطلب حركة سريعة، مثل التحكم في طيران الطائرات بدون طيار، إلى تردد يزيد عن 1 كيلوهرتز .
- نطاق القياس باختلاف حالة الاستخدام. تُستخدم مقاييس التسارع عالية الجاذبية (حتى ٢٠٠٠٠ جاذبية ) لمراقبة الاصطدام، بينما تُناسب مقاييس التسارع منخفضة الجاذبية ( ±٢ جاذبية إلى ±١٠ جاذبية ) حركة الميل أو الحركة البطيئة.
إن اختيار المواصفات الخاطئة - مثل أن تكون صاخبة للغاية، أو ضيقة للغاية، أو غير دقيقة للغاية - قد يؤدي إلى عدم استقرار التحكم، أو انخفاض الدقة، أو فشل المهمة.
هل تستطيع أجهزة قياس التسارع MEMS التعامل مع الظروف القاسية؟
ليست جميع مقاييس تسارع الأنظمة الكهروميكانيكية الصغرى (MEMS) جاهزة للاستخدام العملي. نظريًا، يدّعي الكثيرون تحقيق نطاقات حرارة واسعة أو حدود صدمات عالية، لكن الظروف الميدانية تكشف عن الفجوة الحقيقية .
لنأخذ الاهتزاز مثالاً. اختبرنا ذات مرة مستشعرًا على مركبة برية غير مأهولة مجنزرة تعمل على أرض وعرة. في غضون يومين، انحرف تحيز خرجه بأكثر من 500 ميكروغرام، وهو ما يكفي لكسر المحاذاة في نظام حسابي. اجتاز المستشعر جميع الاختبارات المعملية، ولكنه لم يجتاز المهمة.
ينطبق الأمر نفسه على الدورة الحرارية . قد يلاحظ مستشعر في نظام محمول جوًا تقلبات في درجات حرارة المقصورة من -20 درجة مئوية عند الإقلاع إلى +60 درجة مئوية بعد ساعات من امتصاص حرارة المحرك. ما لم يكن التعويض الحراري مستقرًا تمامًا، يتراكم الخطأ بصمت .
هذه هي تكلفة الثقة بالأرقام بدلاً من الثقة بالمتانة المثبتة.
الصلابة الحقيقية تعني القدرة على تحمّل الظروف القاسية، بل والتكرار أيضًا. ابحث دائمًا عن أجهزة استشعار مُعتمدة في ظروف الأحمال المُخصصة للمهمة ، وليس فقط في ظروف المواصفات. في مجالي الفضاء والدفاع، المرونة في مواجهة الضغوط ليست أمرًا اختياريًا، بل هي عملية.
ما الذي يجب أن تعرفه عن الطاقة والواجهة ومعدل البيانات؟
عند دمج مقياس تسارع MEMS في الأنظمة المضمنة، التوافق الكهربائي مهم بقدر أهمية مواصفات الأداء.
استهلاك الطاقة على كفاءة النظام الإجمالية، خاصةً في الطائرات بدون طيار، والأجهزة المحمولة، والروبوتات ذاتية التشغيل. تعمل العديد من أجهزة الاستشعار التكتيكية بجهد أقل من 1 مللي أمبير ، ولكن قد تؤدي أوضاع السرعة العالية أو الاختبارات الذاتية إلى زيادة كبيرة في استهلاك التيار.
نوع الواجهة عبء عمل التكامل. SPI بالسرعة والمتانة، وهو مناسب لحلقات الملاحة والتحكم. أما I²C ، فهو أبسط ولكنه أبطأ، ويُستخدم غالبًا في تطبيقات المراقبة أو التوقيت غير الحرجة. كما توفر بعض المستشعرات مخرجات تناظرية للأنظمة القديمة.
معدل بيانات الإخراج (ODR) مع سرعة معالجة نظامك. عادةً ما تحتاج منصات التحكم في الطيران أو الملاحة إلى ≥ 1 كيلوهرتز ، بينما قد تتطلب المراقبة الهيكلية 100-200 هرتز .
قد يؤدي إهمال هذه المعايير إلى مشاكل في التوقيت، أو استنزاف غير ضروري للطاقة، أو انقطاع كامل للاتصالات. تأكد دائمًا من مطابقة المواصفات الكهربائية لتصميم نظامك في مرحلة مبكرة من عملية الاختيار.
ما الذي يجعل GuideNav بائعًا موثوقًا به لأجهزة قياس التسارع MEMS؟

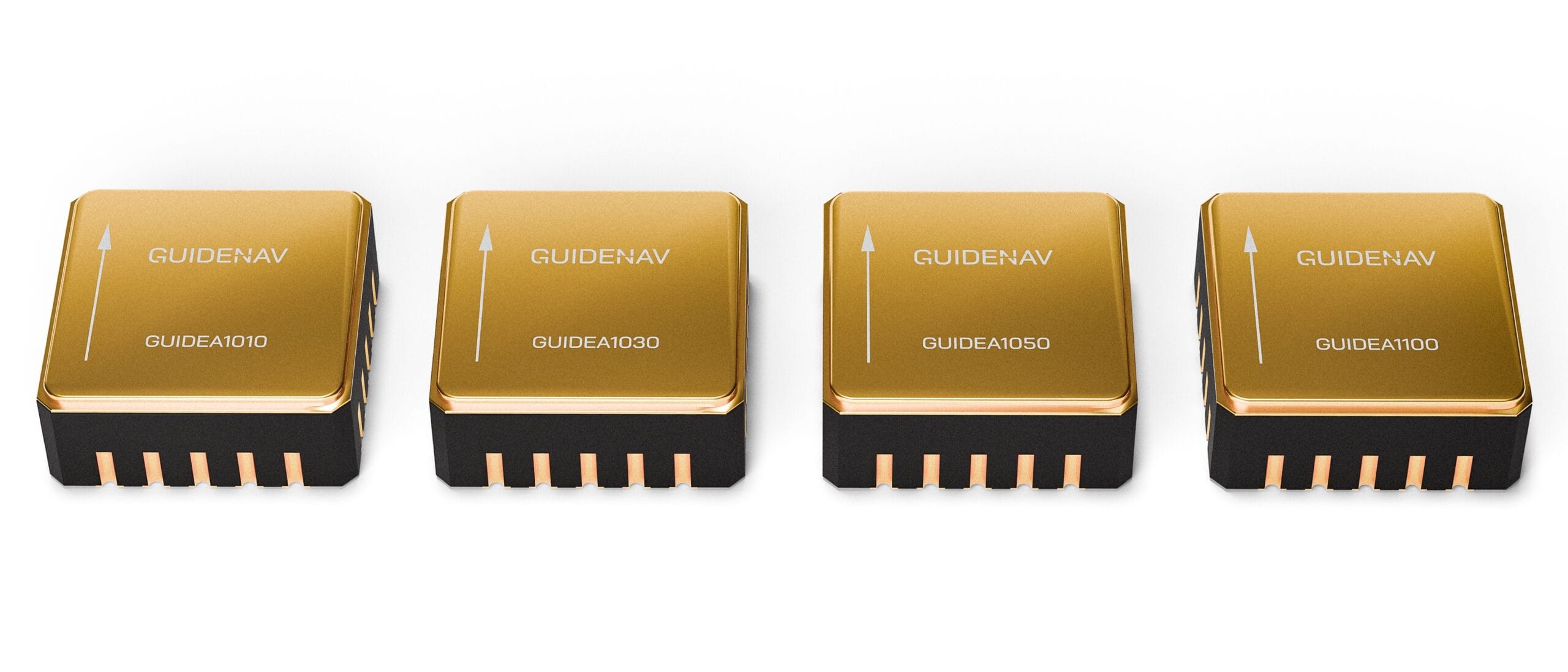

بصفتها شركة تصنيع متكاملة لأجهزة الاستشعار ، وليست مجرد مُدمج، تُصمّم GuideNav وتُصنّع مقاييس تسارع MEMS من البداية. هذا يمنحنا تحكمًا كاملاً في الأداء والتخصيص والدعم طويل الأمد. في عمليات النشر الفعلية، يُحدد هذا العمق - وليس مجرد مواصفات ورقة البيانات - نجاح التكامل أو فشله.
ولهذا السبب يثق المهندسون في GuideNav، ليس فقط لأداء المستشعر، ولكن لنظام الدعم الكامل الذي يقف وراءه.
دعم متوافق مع التطبيق
يتعاون مهندسونا من مرحلة المفهوم إلى مرحلة النشر، ويقدمون المساعدة في الوقت الفعلي أثناء ضبط المستشعر واختبار المنصة واستكشاف أخطاء التكامل وإصلاحها.
التخصيص المرن
هل تحتاج إلى نطاق ترددي أو نطاق إخراج أو اتصال محدد؟ نقوم بتكييف مقاييس تسارع MEMS لدينا لتلبية الاحتياجات الكهربائية والميكانيكية الدقيقة لمنصتك.
استقرار العرض على المدى الطويل
تحافظ GuideNav على إمكانية تتبع الإنتاج الكامل وتخطيط دورة الحياة، مما يضمن تسليمًا مستقرًا عبر سنوات من البرامج الصناعية أو الدفاعية.
خالية من ITAR وصديقة للتصدير
إن أجهزة استشعار MEMS الخاصة بنا متوافقة مع الاستخدام العالمي وخالية من قيود إعادة التصدير الأمريكية - مما يجعلها مثالية للبرامج الدولية.
وثائق جاهزة للنشر
من أوراق البيانات الكاملة إلى النماذج ثلاثية الأبعاد وأدلة البرامج الثابتة، تعمل وثائقنا الفنية على تقليل وقت التكامل والمخاطر.
اختيار المستشعر هو مجرد البداية. اختيار GuideNav يعني اختيار شريك لدورة التطوير بأكملها.
